Подготовка материала, или Как сделать арбалет из дерева

Чтобы изделие выглядело и стреляло, как настоящее оружие, необходимо делать его из подходящей древесины:

  1. Тополя.
  2. Ясеня.
  3. Сосны.
  4. Дуба.
  5. Клёна.
  6. Акации.

Эти деревья идеально подходят.

Арбалет состоит из основных двух частей – лука и ложа. Если делаем оружие мощностью до 20 килограмм, для лука нужно подыскать ровную ветку толщиной пять сантиметров, а длиной — метр. Если мощность арбалета планируется более 20 килограмм, то лучше брать заготовку толщиной в 10 сантиметров и метровой длины. Для ложа арбалета выбираем ветку, диаметром немного толще заготовки для лука. Если на спиленном материале есть сучья, ни в коем случае их нельзя полностью срезать. Стоит просто укоротить их, чтобы длина составляла от трёх до пяти сантиметров. Если срезать сучки полностью, они сразу же потрескаются, и заготовка будет подпорчена.

Как сделать спусковой механизм на арбалете в домашних условиях

Спусковой механизм арбалета – один из важнейших узлов этого холодного метательного оружия. Чтоб сделать спусковой механизм самостоятельно, необходимо иметь полное представление о его устройстве. Кроме того нужно уметь пользоваться различными инструментами и оборудованием. Знать токарное и слесарное дело, хотя бы на ученическом уровне. В иных случаях, если вы и представления не имеете, что такое токарный станок, можно просто заказать необходимые детали профессионалам. Мы начнем изготовление спускового механизма арбалета с самых простых чертежей начального уровня. При самостоятельном изготовлении любого сложного механизма, нужно действовать по принципу – чем проще, тем лучше. Потому что чем больше в механизме деталей, тем точнее должна быть подгонка их друг к другу, иначе возможны частые поломки. Поэтому не гонитесь за заводскими чертежами современных арбалетов. В домашних условиях изготовить их зачастую бывает технически сложно.

Самый простой механизм спуска, используемый воинами древней Руси восьмого века, показан на рисунке ниже.

Все детали можно изготовить деревянными, они не требуют особых технических знаний. Принцип действия механизма заключается в следующем: деревянный рычаг, который закреплен на ложе арбалета с помощью оси, толкает вверх специальный штырек. Этот штырь сдергивает с уступов тетиву, и стрела отправляется в полет. Правда данный механизм спуска подойдет для арбалетов с небольшой силой натяжения плечей (дуги).

Далее на рисунках показаны различные вариации простых спусковых механизмов.

Думаю, комментарии к подобным не сложным устройствам излишни, все понятно без слов. Такие механизмы спуска арбалета рекомендуется делать самодельщикам не имеющим доступа к токарному оборудованию, или просто желающих реконструировать старинные арбалеты.

Теперь коснемся более сложных чертежей спусковых механизмов. Но их изготовление уже требует токарных и слесарных навыков.

Вот чертеж одного из не самых сложных механизмов спуска.

Для его изготовления нужны всего лишь две основные детали, которые вы можете сделать вполне самостоятельно. На этом чертеже указаны подробные размеры спускового механизма арбалета.

Если кому-то подобные чертежи покажутся детским лепетом, в связи с их технической подкованностью, то пусть обратят внимание на следующие чертежи. На них размеры указаны в дюймах

И еще один вариант

Чертежей различных механизмов спуска довольно много. И все их приводить нет смысла, но, пожалуй, для сравнения я выложу еще один вариант. Этот чертеж более современного и профессионального спускового механизма. Размеров к этому чертежу не имеется, да и вряд ли кто-то захочет заморачиватся столь сложными техническими прибамбасами.

Для наших целей, а целью является изготовление арбалета с надежным спусковым механизмом, вполне может подойти следующая конструкция. Эта конструкция спускового механизма имеет оригинальное название – орех. Принцип действия его тоже довольно прост. Стрелок нажимает на рычаг, имеющий два плеча, орех освобождается, проворачиваясь вокруг своей оси, и спускает тетиву. При взводе рычаг упирается в специальный выступ ореха, не давая тому, произвольно провернутся.

Эти рисунки тоже довольно понятны. Единственным недостатком, является, что нет подробных размеров каждой детали, но тут уж включайте свою соображаловку. Грамотный токарь легко выточит эти детали, ориентируясь лишь на рисунки и размеры ложа изготовляемого арбалета.

Помимо прочной дуги с отличным натяжением, надежного спускового механизма, удобного ложа, для изготовления хорошего арбалета требуется еще система взвода. Ее различные варианты, мы разберем в следующей статье.

Изготовление направляющей

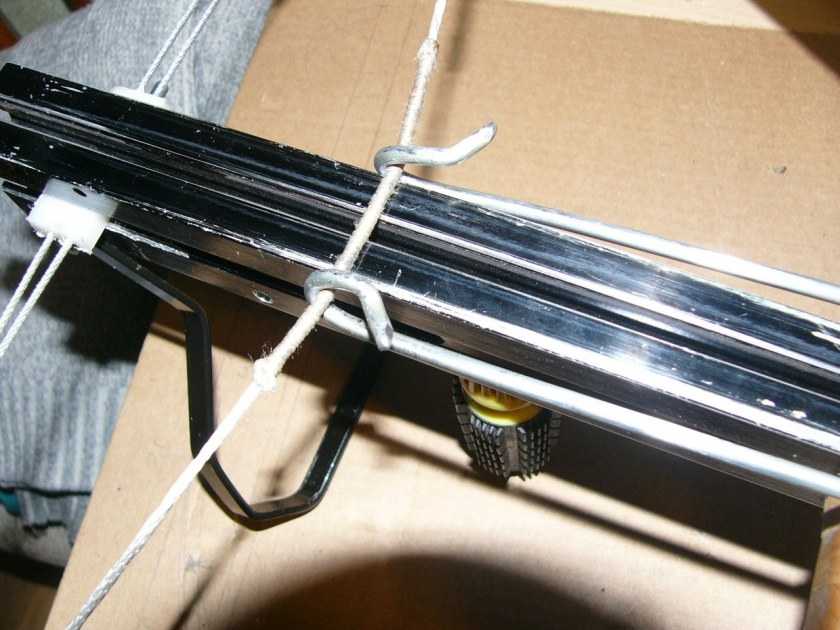

Направляющей принято называть металлическую планку, в которую углубляется стрела и по которой она скользит во время выстрела. Соответственно, планка должна быть прямой и гладкой, чтобы стрелу не косило при каждом выстреле.

Прежде чем приступать к изготовлению направляющей, надо прорезать стамеской под нее канал шириной 1,5-1,8 см и глубиной 1,5-2,0 см. Он прорезается наверху и посередине ложа.

Канал начинается в районе отверстия под спусковой механизм и заканчивается на краю ложа – рядом с колодкой. Глубина канала по всему периметру должна быть одинаковой, чтобы направляющая села везде равномерно на арбалет чертежи из рессоры, которого выглядят не менее сложными, чем из направляющей.

Далее в канал погружается планка в виде металлической профильной трубы без одной стенки. Планка должна погрузиться полностью, чтобы края ее бортов не выступали наружу. Также направляющая не должна болтаться, поэтому размеры канала подгоняются четко под нее.

Для крепежа планки к каналу можно просверлить на дне первой отверстия под шурупы. Но шапки саморезов могут мешать стреле, поэтому направляющую часто фиксируют эпоксидным клеем.

Особенности устройства и основные детали

Из чего же состоит этот стрелковый аппарат? В классической вариации основных компонентов три, далее идут решения с наращиванием сложности (приклады, рукоятки, составные части, планки Пикатинни и т.д.). Наша инструкция, как сделать арбалет, не предполагает установки оптических прицелов или иных технических наворотов (рисунок 2).

Главной деталью, концентрирующей энергию для стрельбы, является дуга. Благодаря натяжению по ней веревки, она может передать кинетическую энергию в снаряд. Вокруг этой «капризной леди» и крутится вся конструкция. Основными материалами для ее изготовления являются металл и древесина, но существуют и более экзотические решения, вроде стеклоарматуры или лопастей ножей для масла. Требование к дуге ‒ гибкость, жесткость и пластичность. Так, например, твердая стальная рама не подойдет в качестве лука, в то время как автомобильная рессора или кусочек пилы ‒ вполне.

Для изготовления рамы самострела из дерева, обратите внимание на такие породы, как орешник, береста, акация, ясень, тис или бобовник. Прежде чем вырезать раму, следует подержать полено в сухом, не пыльном месте примерно с месяц-два

Свежее полено не обладает требуемыми качествами, чтобы пройти процедуру обработки.

Как сделать ложе для арбалета? Подберите прочную породу дерева, те же тис, бук, ясень или дуб. Хорошо проявят себя орешник и хвойные породы. Дальнейший процесс зависит только от полета фантазии и вашего мастерства.

Рисунок 2. Основные элементы конструкции

Главный контролер механизма ‒ спусковой блок. Именно он удерживает тетиву до нажатия на рычаг. Взводной механизм арбалета выполняется цельным блоком из металла, реже ‒ это выточка внутри ложа с цилиндрическим стержнем-подталкивателем.

Перечисленные способы не являются конечным решением. Несмотря на то, что самострел ‒ конструкция однозарядная, существуют методы обхода. Самый распространенный способ ‒ сделать многозарядный арбалет путем изготовления специального магазина для хранения и подачи снарядов.

Изготовление ложа

Ложе изготавливается из цельного лесного массива, который очень легко обрабатывается. Причем несущая часть может иметь приклад для удобного прикладывания ложа к плечу или слегка выпуклый внутрь край с прорезями, сквозь которые можно просунуть руку, чтобы держать кистью рукоятку арбалета.

Популярные статьи  Открытка-туннель 3D

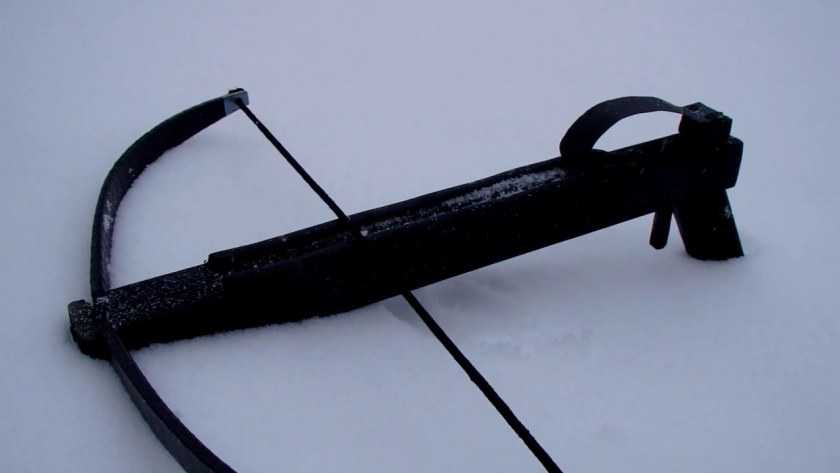

Арбалет из канцтоваров

Каждый пользователь тематическим оружием выбирает для себя форму ложа, руководствуясь ее удобством и размерами заготовки. Поэтому решение задачи как сделать арбалет своими руками не обходится без последовательного изготовления ложа:

  • Сначала надо нарисовать эскиз и начертить чертеж;
  • Далее перенести размеры с листа бумаги на лесной массив;
  • Выпилить заготовку;
  • Подогнать заготовку по размерам согласно эскизу и чертежу.

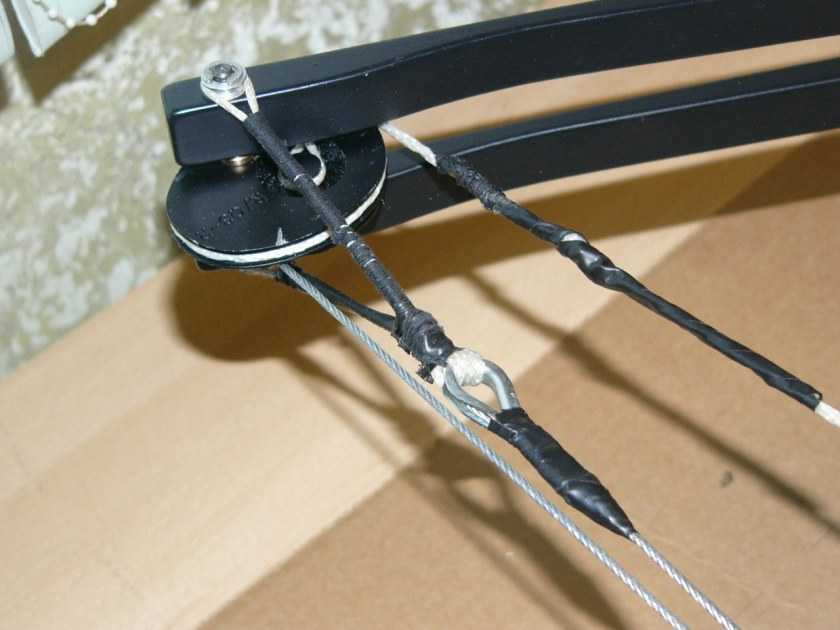

Арбалет из канцтоваров

Для подгонки заготовка сжимается в тисках и выравнивается с помощью напильника и наждачной бумаги. Сначала надо использовать крупнозернистую основу, далее – мелкозернистую.

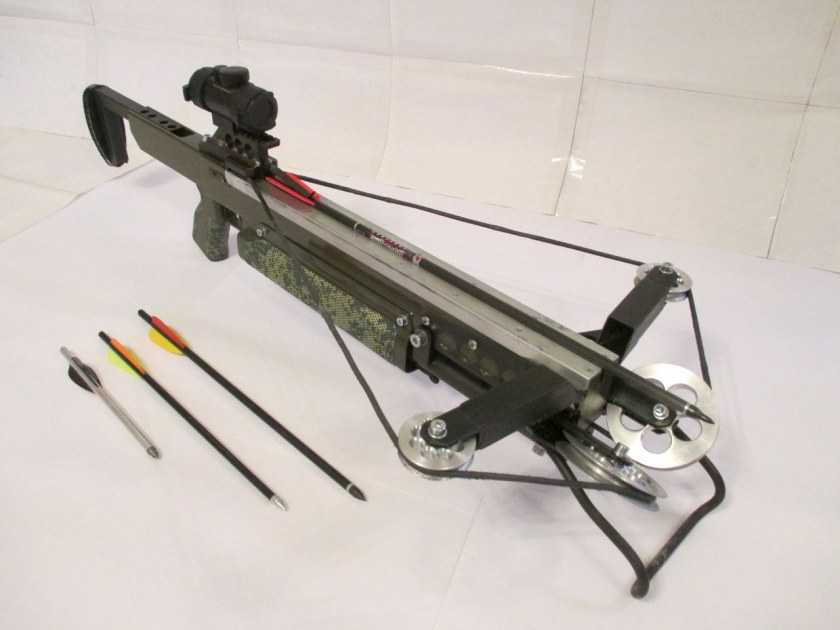

Арбалет из канцтоваров

Главное, чтобы заготовка не касалась губок тисков. Иначе последние оставят след на поверхности массива. Этого можно избежать, заранее подложив ветошь или дощечки между губками тисков и непосредственно заготовкой.

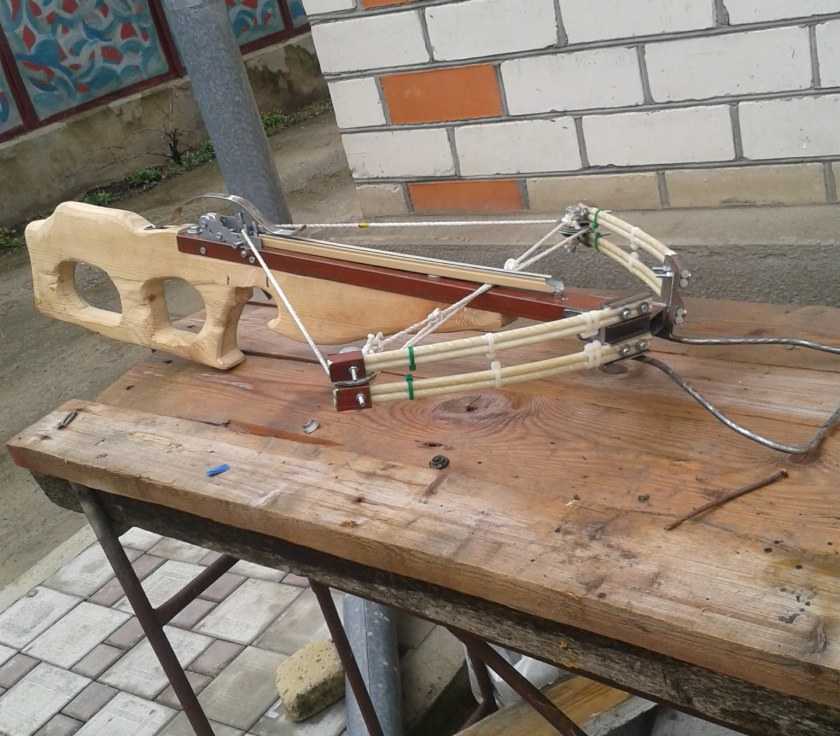

Арбалет из канцтоваров

Сделать арбалет своими руками в домашних условиях, если рядом нет бревен можно с помощью доски 30х50х6 см. Этот пиломатериал должен быть изготовлен из прочных пород – дуб, граб, орех, груша.

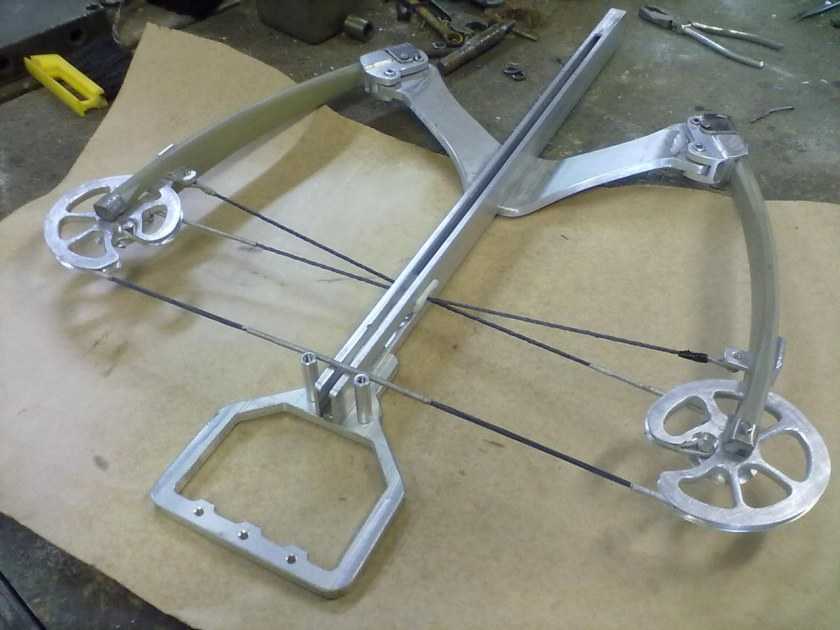

Арбалет из канцтоваров

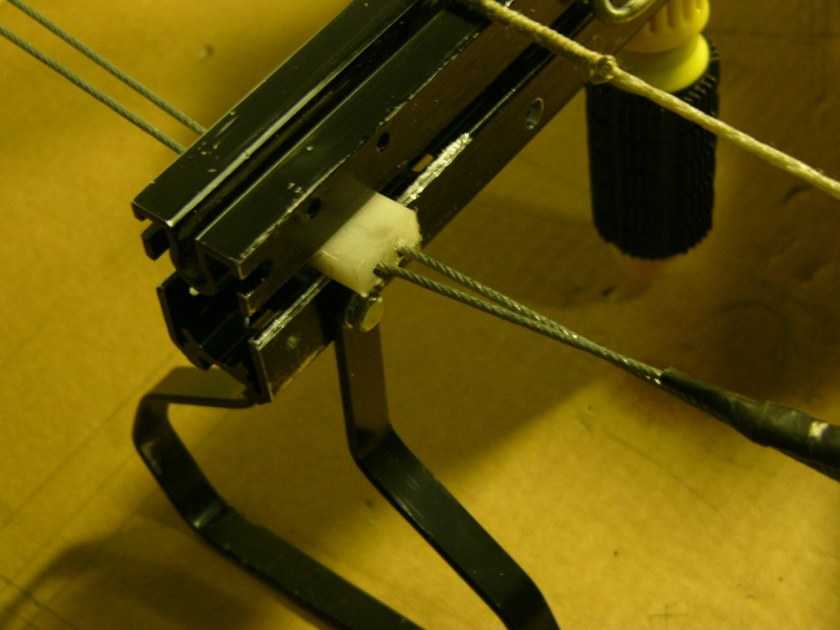

Арбалет из канцтоваров

Когда ложе готово, в нем надо проделать большое углубление под спусковой механизм, а также отверстия под колодку с плечами. Соответствующие детали крепятся к ложу, после чего можно браться за изготовление направляющей и тетивы.

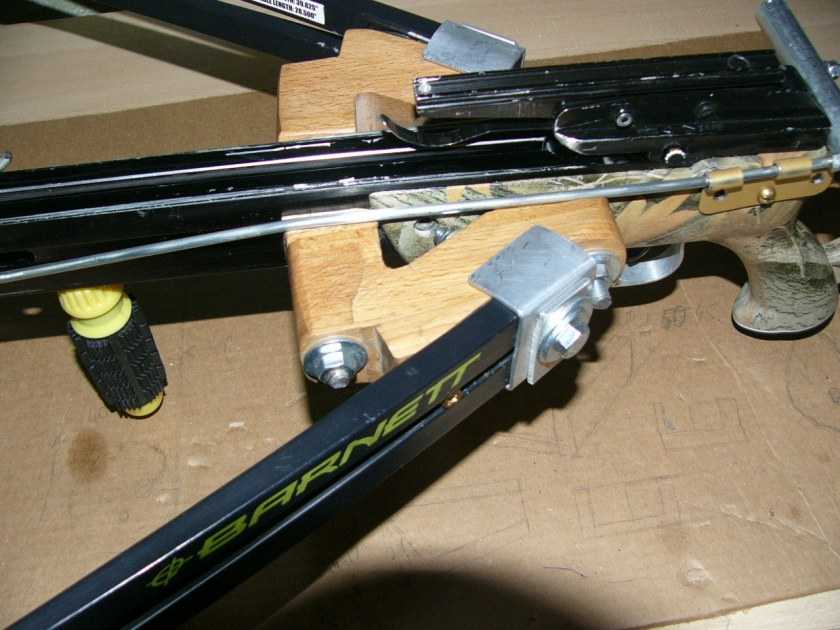

Арбалет из канцтоваров

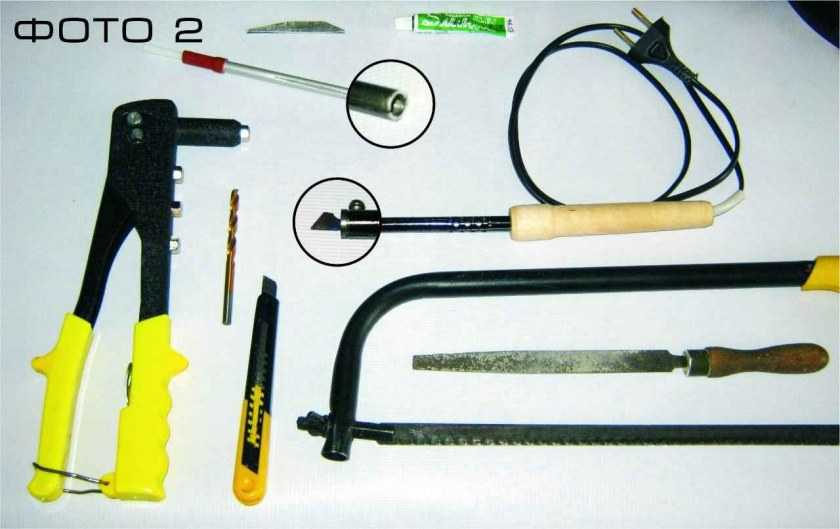

Необходимые инструменты

Арбалет сочетает в себе деревянные и металлические детали. Поэтому для его изготовления придется иметь под рукой:

  • Стамеску – для создания каналов и отверстий в древесине;
  • Длинную линейку и угольник – чтобы осуществлять замеры;
  • Киянку – для битья по стамеске;
  • Столярный нож – чтобы делать разметку;
  • Ножовку по металлу – для распиливания металлических деталей;
  • Пассатижи – чтобы удерживать-рихтовать детали, натягивать-откусывать пружины;
  • Шуруповерт – для крепления металлических деталей к несущей основе из древесины;
  • Зубило – чтобы рубить металл;
  • Молоток – для битья по зубилу;
  • Напильники по металлу – чтобы сглаживать поверхность металла;
  • Напильники по дереву – для обработки лесного массива;
  • Дрель – чтобы проделывать отверстия в металлических деталях и деревянной заготовке.

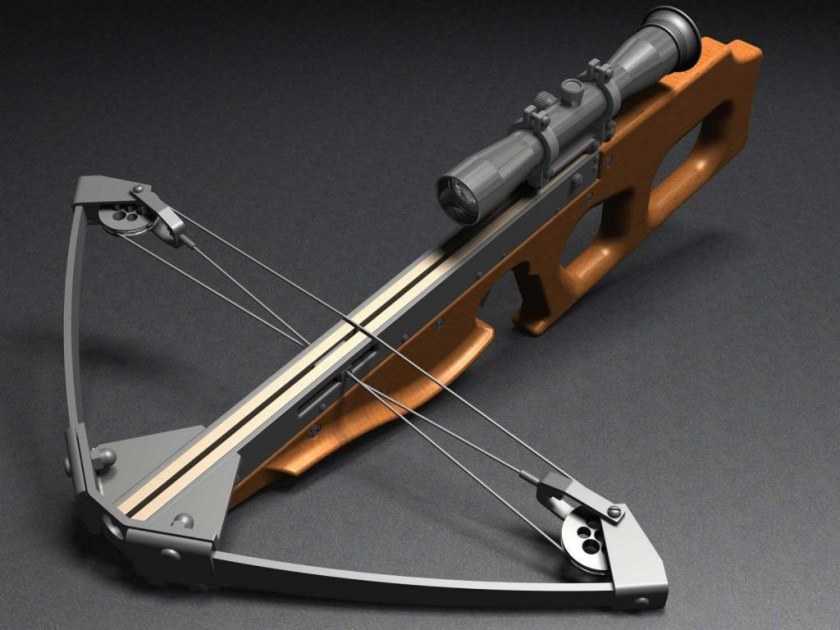

Арбалет из канцтоваров

Также придется выделить для тематической работы хорошо освещаемое место с верстаком. Причем последний обязательно должен располагать тисками, которые помогают качественно фиксировать разные изделия. Не помешают стойка под дрель, болгарка, электрический лобзик по дереву.

Арбалет из канцтоваров

В итоге на инструменты и станок уйдет больше средств, чем на решение задачи как сделать арбалет своими руками в домашних условиях. Но ведь целевая аудитория обычно уже располагает тематическим инвентарем. К тому же никто не отменял услугу «инструменты напрокат».

Арбалет из канцтоваров

Арбалет в домашних условиях: подготовка к стрельбе.

Алюминиевых трубок с тонкой стенкой было не найти и мне пришлось остановить свой выбор на деревянных древках. За этим делом я снова обратился туда, где мне подогнали древесину для приклада – в Модельный цех. Подошёл всё тот же ясень, чья плотная, но не очень тяжёлая древесина годилась как нельзя лучше.

Древки мне выточил на токарном станке по дереву знакомый товарищ, конусные наконечники так же вышли из-под резца токаря, только уже по металлу.

Я покрасил болты в ядовито-красный цвет – что бы потерять сложнее было, да ещё сверху покрыл лаком. Наконечники, которых мне наточили аж целых десять штук, получились несколько разной формы, но зато почти одинаковой длины – и то радость. Я стал их перебирать и в результате отобрал более-менее одинаковые. Получилось две группы наконечников, шесть в одной и четыре в другой.

Насадил наконечники на древки, закрепив их клеем «Момент». На очереди было оперение, которое непонятно было, из чего делать. Выручил книжный магазин – там я увидел, а позже купил такие тоненькие разноцветные папки, в которые вкладывались листочки бумаги. Их обложки были из плотного целлофана, который хорошо держал форму. Вот они-то и пошли на оперение болтов к моему арбалету.

Технологию изготовления я изобрёл довольно быстро: вырезав из картонки шаблон пера, я обвёл его ручкой, приложив к обложкам папок, и обыкновенными ножницами нарезал их в необходимом количестве.

Как вы наверняка знаете, у фирменных перьев для лучных и арбалетных стрел есть посадочное место в виде смотрящих в стороны краешков, за которые перо приклеивается к древку стрелы.

Я обошёл этот момент довольно интересным образом. Начать с того, что пёрышки я нарезал в двойном комплекте. Из двух тоненьких половинок склеивалось одно перо потолще. Перед склейкой я одинаково отчертил краешки половинок, а после попросту отогнул их в разные стороны. Получились посадочные места, почти такие же, как у фабричных резиновых перьев. Осталось лишь приклеить их на древки болтов, что я, собственно, и проделал. Перьев на каждом болте было по два, ведь на направляющей сверху был полукруглый желобок. До того, что бы проделать глубокий паз, по которому проходит нижнее перо, когда их три, я тогда ещё технически не дорос.

Итак, испытания! Всё происходило в лесу, мишенью служила картонная коробка, набитая старыми тряпками и прислонённая к толстой сосне. Первым же выстрелом я загнал болт в дерево чуть ниже коробки. Попытка вытащить его закончилась тем, что в руке у меня осталось древко, а наконечник глубоко засел в стволе. Расковыривать дерево, что бы его оттуда извлечь, я не стал и оставил всё как есть.

Арбалет показал себя с хорошей стороны, стрелял резко, стальные плечи распрямлялись с хорошей скоростью, посылая болты в мишень. Замок работал исправно, без поломок и перебоев, разве что спуск был чутка жестковат. Тетиву взводил в перчатках – та очень «душевно» резала пальцы, а про шнур-натяжитель и то, как он устроен, я тогда ещё ничего не знал.

В итоге целых, не поломанных болтов, у меня после первых стрельб осталось всего три.

Тот арбалет пробыл у меня ещё какое-то время, радуя глаз и грея душу. Но я двигался дальше, работая над созданием следующего, более совершенного образца, и он был отдан во владение моему товарищу, разделявшему тогда моё увлечение.

Про то, какими  же получились мои следующие самоделки, вы узнаете уже из другой статьи. А пока приведем пример интересного видео арбалета, сделанного в домашних условиях такими же энтузиастами.

Изготовление тетивы

Проверить сбалансированность уровня плеч и направляющей, гладкость хода спускового механизма и плотность притвора всех крепежных элементов можно только при натяжении тетивы на самодельный арбалет своими руками. Она изготавливается следующим способом:

  • В длинную доску параллельно друг другу вкручиваются два самореза на расстоянии 50 см друг от друга;
  • Два самореза обматываются вощеной льняной веревкой по четыре раза с каждой стороны, чтобы между ними образовалось восемь нитей;
  • Четыре нити посередине обматываются вощеной веревкой, чтобы получилась жесткая 8-сантиметровая основа;
  • Предыдущая обмотка проделывается с остальными четырьмя нитями;
  • Одна жесткая основа надевается на один саморез, второй прокручиваются полученные нити, чтобы они сплелись друг с другом;
  • После сплетения четырех нитей с остальными четырьмя, вторая жесткая основа надевается на саморез, а полученный трос обматывается нитью для окончательной фиксации оплетки.

Тетиву остается врезать в плечи. Но если последние предусматривают ролики, то веревка для изготовления жесткого троса должна быть в 2,5 раза длиннее. Причем обматывать придется всего четыре нити, а не восемь. Ведь готовую тетиву придется просовывать в узкие щели, что между роликами и их корпусами.

Сборка арбалета

Когда на руках все детали, осталось только собрать самодельный арбалет воедино. Учтите, если вы хотите сделать приклад для арбалета, то начните делать это на этапе формирования заготовки.

Начните с создания ложа, обработайте бруском поверхность для ровности. Проделайте канал длиною от 15 до 25 см, на его конце сформируйте выточку под пусковой механизм и просверлите брус в этом месте насквозь. Пропиливать канал можно как ручной пилой, так и специальным резцом, в конце обработав канавку напильником для гладкости.

Популярные статьи  Букет из конфет "

Далее, в лицевой части ложа делается выточка под плечи, с последующей выточкой на нижней части. Вторая выточка должна располагаться раньше, нежели отверстие в канавке, на 5 см. Как сделать спусковой курок для арбалета ‒ возьмите дощечку с толщиной 4-5 см, просверлите в ней отверстия по принципу «плюса» (+).

Вертикальное отверстие должно соответствовать по диаметру отверстию посреди канавки. После этого вставьте в доску цилиндр, просверлите, закрепите. Спусковую скобу можно закрепить, подвязав к блокировочному бруску. В отдельных случаях используйте резинку для фиксации скобы. Тетива натягивается в самую последнюю очередь.

Под конец у вас должен получиться хороший стреляющий арбалет, постарайтесь использовать его на славу.

Мастер класс по изготовлению этого оружия приведен в видео.

Поделиться

  • 80

15.03.2019
12 766

Важные формальности

Изготовлением арбалета преимущественно интересуется молодежь в возрасте 12-20 лет

И здесь важно понимать, что тематическое изделие является стрелковым оружием, которым можно пользоваться:

  • При достижении совершеннолетия;
  • В целях спортивной или развлекательной стрельбы;
  • В тире или отдаленных от городской инфраструктуры местах;
  • Для охоты при наличии двух разрешений – на владение тематическим оружием и на использование его в целях добычи дичи.

Арбалет из канцтоваров

Конечно, всегда проще дождаться совершеннолетия или купить арбалет вместе с документами через знакомых.

Арбалет из канцтоваров

Однако наши люди не ищут легких путей и в большинстве своем любят проявлять инициативу с энтузиазмом. Поэтому самострелы своими руками в домашних условиях – уже распространенная среди поклонников оружия тема.

Арбалет из канцтоваровАрбалет из канцтоваровАрбалет из канцтоваровАрбалет из канцтоваровАрбалет из канцтоваровАрбалет из канцтоваровАрбалет из канцтоваровАрбалет из канцтоваров

Выбор и подготовка материала

Прежде чем перейти к инструкции, как сделать арбалет из дерева, подготовьте заранее материалы. Осмотрите окрестности и постарайтесь припомнить, какие из необходимых пород деревьев произрастают в округе (рисунок 4).

Повторимся, что в домашних условиях арбалет из древесины можно изготовить из следующих пород: береста, акация, дуб, ясень, тис, орешник, бобовник или акация. Чаще всего перечисленные породы встречаются в местных лесах и лесопосадках. При наличии ближайшего хвойного пролеска, рекомендуем искать ельники, сосны

Особенное внимание следует обратить на кленовые рощи. Найдя центрального папу-клёна, поищите распрямленные молодые деревца и подберите одно толщиной от 5 до 15 см

Радиус поиска вокруг основного дерева ‒ от 40 до 50 метров.

Учите фактор топора, а еще лучше ‒ коэффициент бензопилы. Постарайтесь не изводить лесной массив слишком сильно. Вырезав себе полено, не спешите высекать из него самострел. Вначале его нужно будет просушить и уже после этого обрабатывать. Срок на сушку в теплом, сухом помещении ‒ от двух недель до двух месяцев. Замажьте все щели, поры и другие неровности масляной краской и закиньте на антресоль.

Рисунок 4. Оружие можно изготовить из дерева и металла

В случае невозможности получить древесину напрямик из лесу ‒ закажите брусок интересующей вас породы через интернет. Переменным преимуществом станет экономия времени на обработку древесины, у операторов зачастую можно уточнить сухость брусьев и способ их обработки. Но это сводит на нет всю романтику путешествий и поиска нужной коряги.

Работа над плечами займет столько же времени, что и создание ложа. Оба процесса требуют наличия базовых инструментов по дереву ‒ рубанка, ножа, топора, напильников. Ложе можно украсить резными узорами или подогнать формами под собственную руку, тут уже как угодно. Ограничений на использование материалов нет, оба компонента можно выполнить из одной и той же породы. Рекомендуется покрывать брус специальными растворами во избежание коррозии и гниения, а также древесным лаком. Заготовку плеч следует также обработать защитными растворами, но не лакировать.

Следующий пункт ‒ из чего сделать тетиву для арбалета:

Изготовить с нуля тетиву можно и из дакронового или кевларового волокон, но для этого нужно будет самому вязать веревку (рисунок 5).
Из готовых моделей внимание следует обратить на прочные разновидности веревок: кордовая, полипропиленовая, нейлоновая, пеньковая, волосяная. К влаге из них уязвимы только последние две.
Золотое правило ‒ ориентируйтесь на способность к растяжению: она должна быть минимальна.
Края веревки, крепящиеся на плечах, следует обработать специальным образом, но не завязывать

Для этого шнур оборачивают вокруг заготовки для получения формы, затем конец прикладывают к основе и туго обматывают меньшей по диаметру нитью.
Рекомендуемый отступ ‒ 5 см. Попутно, каждый слой обмотки покрывается сверхпрочным клеем (анаэробный, эпоксидная смола, термоклей), а под конец вся конструкция плотно обматывается кусочком войлока. Любые узлы перетирают веревку, ухудшая её качества и повышая шанс разрыва при нагрузках.

Завершающий этап перед пострелушками ‒ сделать стрелы для арбалета, или как их еще называют ‒ болты. Изготовление расходников требует заготовок из цельного дерева или ровных веток. При наличии оборудования для обработки дерева ‒ высекайте болты из брусьев по несколько штук. Также их можно распечатать на 3D принтере, но жить долго такие снаряды не будут. Заимейте два комплекта болтов ‒ с мягкими навершиями и без.

Рисунок 5. Тетива должна быть прочной, но достаточно упругой

Первые отлично подойдут для реконструкторских и ролевых сражений, наконечник заостренного типа следует использовать только для охоты. Острие для охоты изготавливается из проволоки, жести или же алюминия. Сохраняйте легкость! Для оперения потребуются отдельные заготовки из дерева, пластика.

Изготовление колодки

Колодка – элемент, прижимающий плечи к ложу, т.е. фиксирущий лук и отвечающий за его надежность при натяжении стрелы. Колодка в зависимости от конструкторской мысли своего изготовителя бывает разной формы. При этом требования к колодке одинаковые:

  • Во-первых, элемент должен состоять из 8-10-миллиметровой стали;
  • Во-вторых, колодка должна прижимать плечи к ложу в центре, по бокам и даже сверху;
  • В-третьих, через колодку должна вылетать стрела, поэтому первая идет с отверстием или проемом.

Часто колодка состоит из нескольких пластин. Главное, чтобы они не были слишком тяжелыми. Иначе арбалетом будет тяжело пользоваться, т.к. его при каждом выстреле будет косить вниз. А если это мини-арбалет своими руками, то он и вовсе будет неудобен для обычного хвата.

Разновидности арбалетов

Рассмотрим базовые комплектации (рисунок 3).

Простейшие: материал: дерево; целевое применение: историческая реконструкция, развлекательные стрельбы; время на изготовление: сборка ‒ 1 день, подготовка ‒ от 30 дней. Простота замены: просто, одно полено; количество снарядов за раз: 1; износостойкость: высокая; сложность ремонта: средняя; тетива: конопля, лён, волос, жилы.

Чтобы сделать деревянный арбалет, понадобится топор, острый крепкий нож и смекалка. А еще месяц времени на сушку дерева и его обработку. Сделать стрелы для арбалета значительно проще ‒ выточите из дерева ровный цилиндр с диаметром сечения 0.5-0.7 мм. Грубо говоря, ‒ не толще указательного пальца. Их правильное название ‒ болты. Это короткие, заостренные снаряды с малой массой. Визуально похожи на обычные стрелы для лука, но имеют другую геометрию. Оперение для них следует изготовить из жесткого пластика или же выточить из дерева и посадить на столярный клей.

Рисунок 3. Вне зависимости от вида, для изготовления оружия понадобится чертеж

Композитные: материал: металл; целевое применение: охота, показуха, агрессивное отстаивание территории, боевые стрельбы; время на изготовление: сборка ‒ 2 дня, подготовка ‒ до 7 дней; простота замены: сложно, необходима специфическая часть. Количество снарядов за раз: 1, возможность установки дополнительного магазина; износостойкость: высокая; сложность ремонта: легкая (зависит от конструкции); тетива: стальной трос толщиной от 0.1 мм до 0.3 мм, высокопрочные канаты.

Для городских регионов с высокими показателями свободных деталей в обиходе ‒ хорошее решение. Ножи, пилы, рессоры, стальные арматуры ‒ полное изобилие деталей. Для индустриальных районов подразумевается также доработка на станке за счёт смекалки. Из инструментов очень пригодиться ножовка, надфиль, бормашина, полировочный круг, режущий круг (болгарка).

Популярные статьи  Бантики из ленточек своими руками

Реализовать блочный арбалет своими руками реально: просто найдите в продмаге блоки и веревку для добротной тетивы. Сам принцип построения схож с таковым у деревянного собрата, ключевое отличие ‒ плечи не пластичные, а обладают повышенной прочностью. Ударная сила запасена в пружинных механизмах, реже ‒ в самой раме. Составные модели лучше заказывать, их изготовление требует высокой квалификации.

В схожую категорию входит и арбалет для подводной охоты, изготавливаемый больше по принципу рогатки. В такой конструкции энергия запасается на эластичных элементах (пружины, резиновые шнуры), без плеч стрелковой дуги. Следующий подтип ‒ пистолетный. Вкратце, это меньший собрат блочного и классического, выполненный в форме пистолета. Дальность выстрела пистолетного типа невелика, но он выигрывает в компактности. При желании попробовать сделать оружие арбалет, лучше начать с меньших вариаций, изготовить малую прототипную модель, после чего уже переходить к более крупным конструкциям.

Как изготовить арбалет.

Визуально я ориентировался на арбалет фирмы «Снайп». Существовала тогда какое-то время такая компания по производству арбалетов, в Санкт-Петербурге, по-моему. Фото их арбалета я вырезал из оружейного журнала 1992 года выпуска. Я не смог найти про них информации сегодня, но на тот арбалет подозрительно похож интерлоперский АК-47, появившийся значительно позже.

Направляющая моего арбалета состояла из двух частей, соединённых друг с другом сваркой (всё серьёзно, настоящий хардкор). Одна из частей являлась коробкой спускового механизма, сверху привинчивалась планка с фрезерованным ласточкиным хвостом. Я планировал сразу ставить оптику и на открытые прицельные приспособления не рассчитывал. Планка прикрывала детали механизма, на ней же крепилась пружинистая пластинка, вырезанная из куска старой линейки, которая прижимает стрелу к жёлобу на направляющей.

Вот почти точно так же выглядел тот, мой первый самодельный арбалет. Единственное, у него не было рычажного взвода. Да и приклад не имел таких изящных форм, нижняя часть  была прямой. А так очень похоже.

Плечи планировал делать раздельные и съёмные – я перед этим насмотрелся на спортивные арбалеты в одном оружейном журнале, который принёс товарищ по цеху, прознав о моей заботе.

Колодку под них мне отфрезеровали на станке, задумка была сделать так, что бы она крепилась к направляющей винтом, наподобие, как сегодня крепятся колодки в сборе с плечами у арбалетов «Экскалибур». Но я по молодости накосячил со сверловкой, и колодку пришлось-таки приварить. Съёмными остались только сами плечи.

Как я их городил – другого слова и не подобрать, вообще отдельная история.

Вопрос первый: из чего делать плечи? На тот момент ответ напрашивался сам собой. И я отправился туда, где у нас на заводе резали металлолом, искать рессору. А что прикажете делать – никакого другого материала для гибких элементов я тогда в принципе подобрать не мог.

Рессору я, конечно же, нашёл и работа закипела.

Делаем лук арбалета

Начинаем изготовление лука, в процессе которого увидим структуру дерева и узнаем, как сделать арбалет в домашних условиях по древним технологиям. Итак, приступим, нужно срезать слои дерева, где присутствует его сердцевина. Если её оставить, то есть риск, что пойдут продольные трещины. После отмеряем середину лука и начинаем срезать лишний материал, изготавливая лук. При обработке необходимо следить за тем, чтобы его плечи были одинаковыми. Всё время проверяем на изгиб. Как только плечи начнут хоть немного поддаваться изгибу, нужно сделать пробную тетиву.

Пробная тетива – это прочная верёвка, на которой с одной стороны одна петля, а с другой — несколько, расположенных на разном расстоянии. Они нужны для того, чтобы измерять изгиб плеч лука. Чем больше материала срезается, тем сильнее их можно согнуть, при этом меняя петли на ближние. Натягивая пробную тетиву постоянно, легко отследить, равномерен ли изгиб после обработки лука. Ведь если смотреть только визуально, можно сильно ошибиться. Плотность дерева не во всех местах одинакова, поэтому с виду идеальный лук может изогнуться неравномерно. Иногда бывает, что толстый участок является слабым местом, а более тонкое, наоборот, не сгибается. Чтобы не ошибиться, нужно постоянно проверять лук. Только изучив все нюансы, можно сделать работающую копию, поняв, как сделать арбалет своими руками, и полностью отобразить мощь и красоту древнего оружия.

Монтаж спускового механизма

Осталась последняя часть: пусковой механизм (рисунок 8).

Всего вариаций, как сделать спусковой механизм для арбалета в домашних условиях, три:

  1. Дедовский, деревянный: от торца ложи отмеряют некоторое количество сантиметров (зависит от возможностей тетивы) и, поставив засечку, делают углубление прямоугольной формы в полмиллиметра. Рекомендуется брать расстояние в 15-20 см от плеч натяжения. Следом сверлят отверстие в центре углубления. После этого у основания ложа со стороны дуги следует закрепить плоскую дощечку, в аккурат прилегающую к ранее просверленному отверстию, но снизу. В дощечке закрепляется цилиндр по диаметру схожий с отверстием. Дальше дело техники: тетива опускается в канавку, её подталкивает стержнем снизу, после чего она отправляет болт в полет. Такой взводной механизм для арбалета хорошо подходит для домашнего изготовления в свободное время на выходных.
  2. Изощренный, алюминиевый: реализуем только при наличии под рукой инструментов для работы по металлу: шлифстанок, резцы, токарный аппарат, напильники. Требует создания специальной детали. Устройство спускового механизма арбалета выглядит следующим образом: небольшой алюминиевый диск, с отверстием по центру и двумя выточками. Его форма видоизменена, на верхней части под углом 90 градусов проделан пилообразный зуб с ровной выточкой посредине. Параллельно ему, в нижней части проделан вырез под аналогичный зубчик, но без канавки. Механизм принимает нагрузку, не давая тетиве спрыснуть, упираясь в спусковой крючок. Для выстрела хватит одного нажатия, после чего рычаг запирающей детали выскочит из паза, блокиратор провернется по своей оси и отпустит тетиву.
  3. Искусные, механические: больше одной детали за раз. Сложные конструкции с передачей усилия. В упрощенном варианте представляют собой следующий трюк: в спусковой крючок арбалета упирается деталь-посредник, которая в свою очередь блокирует поползновения удерживающей тетиву части. Советуем заранее продумать чертеж, прежде чем реализовать этот вариант.

Рисунок 8. Спусковой механизм — основа успешного использования оружия

 Если вы замахнулись на мощность, то наверняка задумались о пружинах. Пружинный арбалет требует хорошо отлаженного взводного механизма, способного выдержать большие нагрузки, нежели деревянный. Для него потребуется сборка пускового блока из металла с рычажной передачей усилия.

Изготовление спускового механизма

Один из сложных процессов – работа со спусковым механизмом. Дело в том, что он представляет собой комплект из нескольких стальных деталей:

  • Спусковой крючок;
  • Шептало для удерживания тетивы;
  • Две пружины для фиксации крючка и шептала;
  • Две пластины под несущий корпус;
  • Болты и гайки.

Арбалет из канцтоваров

Обычно чертежи арбалета демонстрируют только закрытый спусковой механизм без его подробного описания.

Арбалет из канцтоваров

Для изготовления крючка, шептала и пластин используется 6-миллиметровый стальной лист. Но прежде чем его распиливать, рекомендуется начертить каждую деталь на бумажном листе, после чего вырезать.

Арбалет из канцтоваров

Положив бумажные отрезки на лист металла, последний будет легче распиливать болгаркой или ручной пилой. Причем распиливать заготовки надо так, чтобы они по краям имели 2-миллиметровый запас, который можно сточить напильником.

Арбалет из канцтоваров

После того как заготовки готовы, в пластинах надо просверлить отверстия под крепеж. Далее поверх одной пластины корпуса насаживаются крючок с шепталом.

Арбалет из канцтоваров

Арбалет из канцтоваров
