Подборка простых и эффективных схем.

Беспроводной светодиод

Этот примитивный прибор не имеет какой-либо практической ценности, но способен удивить далеких от электроники людей. Он представляет собой светодиод, который начинает светиться, будучи не подключенным к источнику питания.

Схема основана на одном транзисторе, который является практически полноценным генератором тока высокой частоты. Индуктор представлен в виде обычной проволоки, которая согнута в форме кольца. У светодиода имеется приемная петля, получающая на некотором расстоянии от индуктора электрический сигнал и заставляющая лампочку гореть.

Для схемы понадобятся:

  • 6 пальчиковых батареек;
  • Светодиод;
  • Транзистор (БФ494);
  • Конденсатор на 0.1 мкФ;
  • Резистор на 33 кОм;
  • Индуктор 330 мкГ;
  • Провода.

При повороте ключа зажигания ничего не происходит.

Электрика автомобиля

 Столкнулся с такой проблемой — автомобиль «zaz sens» перестал заводиться. Вставляю ключ зажигания, поворачиваю до первого щелчка вроде все как обычно, начинает качать бензонасос. Насос перестает качать, я поворачиваю ключ зажигания, чтобы завести автомобиль и в этот момент все гаснет и ничего не происходит, как будто автомобиль выключается. При этом приборная панель, габаритные огни и даже аварийка не моргает и ничего не работает. Если включить свет в салоне, то он светит очень тускло, едва заметно. При следующих попытках завести, уже и бензонасос не качает. Если подождать пару часов, то повторяется та же ситуация, качает насос при попытке запустить стартер — все отключается и тишина.

Как я решил данную проблему.

Первое на что я подумал, это плохой контакт на массе. Я взял провод и подсоединил минус  от аккумулятора напрямую к кузову, при этом клеммы не отсоединял. Попробовал завести ничего не изменилось.

Второе что я сделал — это проверил все предохранители, они все оказались исправные.

На следующей день я решил зарядить аккумулятор, снял клеммы и поставил на зарядку. Полностью зарядил, не помогло.

Решил почистить клеммы, стал опять откручивать и случайно заметил что гайка на плюсовой клемме аккумулятора — очень слабо закручена, к которой присоединяется тонкий провод идущий от блока управления. Я открутил, все почистил и закрутил потуже. И все завелось, как обычно, даже ещё лучше.

Надеюсь данная информация кому-нибудь пригодится. Всем удачи!

Дальше »

Поделки своими руками для автолюбителей

На этой странице будут собраны полезные схемы, применяемые в автомобилях или для них.

1. СХЕМА ПОДКЛЮЧЕНИЯ СТАБИЛИЗАТОРА!

Стабилизатор на L7812cv или наш аналог простая КРЕНка на 12 вольт.

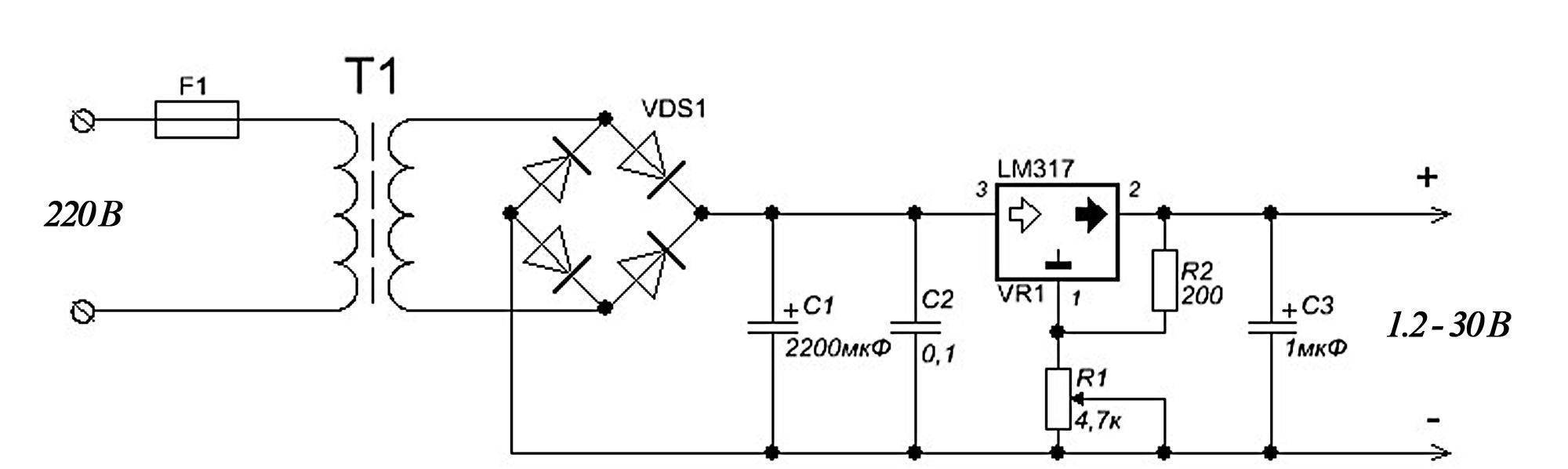

2. Простой регулятор напряжения 1.2 — 37В на ИМС LM317 (аналог КР142ЕН12А)

3. Схема подключения электровентилятора

4. Плавный розжиг светодиодов

5. Схема для гудка

6. Схема розжига (например для приборной панели)

7. Простой способ удаления ржавчины

8. Схема переходника GM12 — OBD2

За переходник в магазинах просят непомерные деньги. На самом деле нужно всего три проводка.

11. Бегущий поворотник на микроконтроллере

Бегущий поворотник на pic12f675/629 5 каналов. Включается при подачи напряжения, имеет 2 прошивки: -бегущий столбик -бегущая точка Файлы для повторения; скачать…

12. Вот простейшая и эффективная схема электронного предохранителя, обеспечивающего защиту от КЗ и переполюсовки при заряде батарей. Схема успешно опробована и работает без танцев с бубном.

Схема работает так, включать БП нужно без нагрузки, с нагрузкой будет бросок тока и в защиту сразу.

13. Проверка свечей зажигания Давно сделал и решил выложить для повторения кому понравится. Схема как видите простая и сделать под неё печатку не представляет трудностей. Поверка осуществляется без вывертывания свечей из блока авто. Если свеча «живая» то засветится зеленый СД.

14. Простой плавный розжиг светодиодов

Схема данного розжига была сделана на основе распространённой схемы, выкинуто всё лишнее, работает отлично и без нареканий. Резистор R2 отвечает за скорость розжига поставил регулируемый (R2* — номинал 100 кОм). Плата очень компактная и универсальная воткнуть можно куда хочешь.

15. Cтабилизатор тока и напряжения под светодиоды.

Остается только рассчитать резисторы под свои нужды.

Сделано из: Конденсатор 330 мкФ 16В Конденсатор 100 мкФ 16В Выпрямительный диод 1N4007 Регулятор L7812CV Регулятор LM317T Резистор по расчету

Сама схема и печатка

16. Самая простая цветомузыка на светодиодах

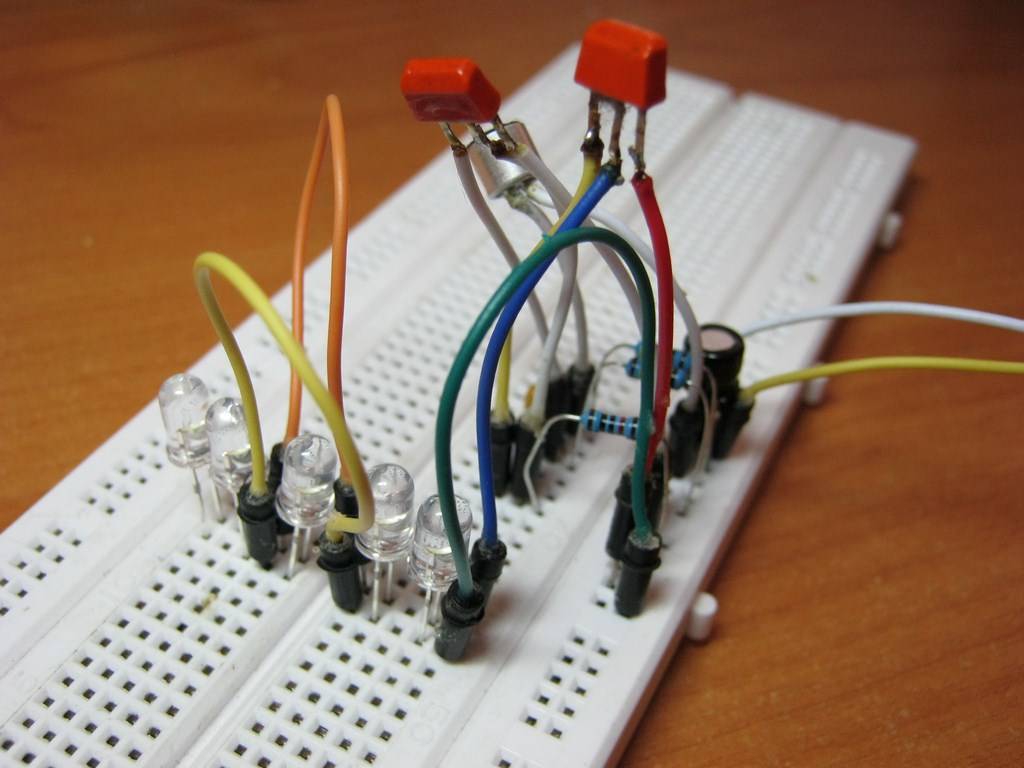

Акустический моргалик

Принцип работы акустических приборов всегда связан с улавливанием звуков и голоса человека с помощью микрофона. Попадая на чувствительные элементы динамика, звуковые волны конвертируются в электрический сигнал, который заставляет светодиоды на плате «моргать». Схема состоит из следующих радиоэлементов:

  • Двух транзисторов КТ315Б;
  • Резисторов (3 штуки) на 4700 Ом, 1 МоМб, 10 кОм;
  • Микрофона;
  • Конденсаторов полярного типа (2 штуки) на 47 и 1 мкФ;
  • Светодиодов на 3 Вольта в размере 6 штук.

Функционирует прибор следующим образом: увеличивающий частоту звуковых колебаний усилитель, при попадании на него звуковых волн, начинает менять свое сопротивление. Переменный сигнал проходит через конденсатор и поступает на транзистор, открывая его. Ток достигает коллектора и поступает на второй элемент, который также открывается и лампочки начинают «моргать».

Популярные статьи  Новогодняя открытка

Простые схемы для паяния

Многие люди, которые начинают увлекаться изучением электричества и основам проектирования данного раздела инженерных сетей, часто не имеют возможности получить должный практический опыт. В теории они видят одно, а при чтении электронных схем – совсем другое. Для новичков электронные схемы кажутся сложными не только для применения, но и при попытке их расшифровки. Начинать изучение практической части лучше всего со схем, содержащих простейшую электронную базу и примитивные символические изображения. В приведённом ниже материале будут приведены простые электронные схемы с описанием и их основными обозначениями для начинающих.

Автоматический выключатель

Схема аппарата крайне проста, но очень надежна. Принцип работы выключателя основан на работе конденсаторе. Когда происходит нажатие на кнопку, загорается светодиод или лампа. Когда конденсатор будет полностью разряжен, источник света погаснет. Принцип работы следующий: при нажатии кнопки с возвратом происходит зарядка конденсатора, и он превращается в «питательный» элемент. Когда выключатель разомкнет контакт, радиоэлемент будет разряжаться и питать собой цепь, в которой установлена лампа.

Важно! Так как конденсатор не может вечно держать заряд, то свет рано или поздно погаснет. Когда это произойдет – сказать сложно, так как все зависит от характеристик радиоэлементов, используемых в приборе

Полезно такое устройство будет, например, в погребе или техническом подполье. Человек нажимает кнопку, берет необходимые ему вещи и, чтобы не тянуться к выключателю с грузом в руках, просто выходит из подвала. Когда конденсатор полностью разрядится, лампочка потухнет.

Детектор скрытой проводки

Индикатор скрытой проводки – это специальное устройство для обнаружения электросети, проложенной в штробах под штукатуркой стены. Без него не обходится даже простой ремонт домашней электропроводки и розеток. Прибор необходим, когда старая проводка в стенах была проложена без исполнительных схем, и определить место её укладки в отсутствие специального прибора невозможно. При выполнении ремонтных работ целостность изоляции скрытой проводки может быть нарушена сверлом или гвоздем. Подобные действия могут вызвать поражение электрическим током, а также вывести из строя всю домашнюю сеть.

Для обнаружения скрытой проводки в большинстве случаев будет достаточно устройства, выполненного из стрелочного или цифрового омметра с полевым транзистором. Корпусом радиоэлемента проводят по участку стены и, если он «видит» проводку, то значения на омметре сразу же меняются. Модифицированный детектор изображен на схеме ниже. Для его изготовления нужны:

  • Батарейка;
  • Светодиод для индикации;
  • Транзистор;
  • Резисторы на 1 Мом, 100 кОм, 330 Ом и 220 Ом;
  • Переключатель для начала в работы.

Усилители на TDA с небольшим описанием

Подборка усилителей на микросхемах серии TDA. Серия TDA знаменита своими микросхемами, которые позволяют собрать усилители любого класса и любой сложности.

Усилитель на TDA2005 или TDA2004

Усилитель звука выполнен по мостовой схеме. Открыть в полном размере

В нем предусмотрена защита выходного каскада от короткого замыкания, термозащита (отключение при перегреве в результате больших нагрузок), защита от скачков напряжения до 40 В, а также защита от отключения общего провода.

В этом усилителе присутствует защита оконечного каскада от замыкания. А также предусмотрена термозащита, которая отключает усилитель при перегреве во время больших нагрузок. Еще есть защита от скачков до 40 вольт, и защита от случайного отсоединения общего провода.

Назначение выводов

Номер вывода Назначение
1 Неинвертирующий вход 1
2 Инвертирующий вход 1
3 Вывод фильтра
4 Инвертирующий вход 2
5 Неинвертирующий вход 2
6 Общий
7 Вход обратной связи 2
8 Выход 2
9 Напряжение питания
10 Выход 1
11 Вход обратной связи

Характеристики микросхемы

Параметр Значение
Uпит 8 — 18 В
Iвых 1 А
Iпокоя 50 мА
Pвых 20 Вт
Rвх 100 кОм
Коэффициент усиления 48 дБ
Полоса частот 20 — 20 000 Гц
Коэффициент гармоник 0,5
Rнагр 4 Ом

Мощный УНЧ на TDA8924

Высокая эффективность усилителя (около 90 %) и широкий диапазон рабочего напряжения (+-30 В).

У этой микросхемы много преимуществ:

  • Низкий ток потребления;
  • Малые искажениях;
  • Постоянный коэффициент усиления порядка 28 дБ;
  • Выходная мощность стерео 2х50 Вт;
  • Хорошее подавление пульсаций;
  • Есть возможность внешней синхронизации;
  • Отсутствие помех при включении/выключении;
  • Защита от короткого замыкания;
  • Можно ограничить выходную мощность;
  • Защита от перегрева;
  • И защита от электростатики на всех выводах.

Характеристики микросхемы

Параметр Обозначение Минимальное Среднее Максимальное Единица измерения
Напряжение питания Uпит +-12,5 +-24 +-30 В
Ток потребления в холостом режиме Iпотр 100 мА
КПД 83 %
Выходная мощность 120 Вт
Выходная мощность в режиме моста 240 Вт

Двухканальный усилитель звука на TDA8920

У этой схемы высокая эффективность (порядка 90%) и широкий диапазон напряжения (около +-30 В).

Преимущества схемы

Схема простая и ее основой служит микросхема TDA8920.

Эта микросхема обладает следующими особенностями:

  • Низкий ток потребления;
  • Небольшие искажения сигнала;
  • Постоянный коэффициент усиления схемы УНЧ с этой микросхемой будет равен 30 дБ;
  • Выходная мощность 2х50 Вт;
  • Можно сделать ограничитель на выходную мощность;
  • Хорошее подавление пульсаций;
  • Возможность включения микросхемы в режиме стерео или в мостовом режиме;
  • Дифференциальные аудиовходы;
  • Защита от замыкания;
  • Защита от высоких температур во время работы;
  • Обладает защитой от электростатических разрядов на всех выводах.
Популярные статьи  Декорирование цветочного горшка тканью

Характеристики микросхемы TDA8920

Параметр Обозначение Минимум Среднее Максимальное Единица измерения
Напряжение питания Uпит +-15 +-25 +-30 В
Ток потребления в холостом режиме Iпотр 50 60 мА
КПД 85 90 %
Выходная мощность 35 Вт
Коэффициент усиления (замкнутый контур) Кусил 29 30 31 Дб
Входное сопротивление Rвх 80 120 кОм
Напряжение шума Uшума 100 мкВ
Разделение каналов 50 дБ

Post Views:
2 201

Простой генератор звука на CD4093

Начинающим радиолюбителям

 Схема генератора имеет минимум деталей и собирается навесным монтажом. Данная схема собирается в основном для эксперимента и рассчитана для новичков. Генератор способен генерировать звук с частотой от 100 Гц до 1200 Гц. Питается генератор от 6в до 12в, можно использовать два аккумулятора NCR18650B 3,7 В.

Частота регулируется потенциометром R1, чтобы снизить нижний предел генерируемой частоты до 10 Гц, необходимо увеличить номинал потенциометра до 1 МОМ. В качестве BZ можно использовать любой пьезодинамик.

При увеличении емкости C1 частота снижается. C1 можно использовать от 0.01 мкФ до 0.1мкФ.

Выходной сигнал имеет частоту импульсов 1500 — 3000 Гц в форме прямоугольных импульсов.

Для увеличения мощности звукового генератора, в схему нужно добавить транзистор. Выбор транзистора Q1 зависит от напряжения источника питания. В качестве Q1 можно использовать мощный полевой транзистор IRF, не забыв при этом установить его на радиатор. Ток потребления зависит от сопротивления громкоговорителя и напряжения питания.

скачать даташит CD4093

Дальше »

Реле времени для фотопечати

Исходя из названия, реле времени позволяет управлять включением и выключением приборов в автоматическом режиме с помощью временных интервалов. Самый простой вариант можно собрать на транзисторах (из восьми элементов).

Важно! Такие реле активно применяются в системе «умный дом» для автоматизации осветительных приборов. Состоит устройство из следующих элементов:

Состоит устройство из следующих элементов:

  • Резисторы (2 штуки) на 100 Ом и 2.2 мОм;
  • Транзистор биполярного типа КТ937А;
  • Реле для переключения нагрузки;
  • Резистор на 820 Ом;
  • Конденсатор на 3300 мкФ;
  • Диод выпрямительного типа;
  • Переключатель для запуска отсчета времени.

Работает электросхема на батарейках (9 Вольт) или на аккумуляторах (12 Вольт). Питать реле можно и обычным переменным током из домашней электрической сети. Последний способ возможен лишь при использовании специального преобразователя на постоянный ток с напряжением в 12 Вольт.

В статье были приведены описания и подробно разобраны простые электрические схемы для детей и начинающих радиолюбителей. Они помогут понять основные принципы электроники, базовые обозначения радиоэлементов на схемах и, в конечном итоге, применить свои теоретические знания на практике.

Программы для разводки печатных плат

программы для радиолюбителей

На данный момент существует множество программ и онлайн сервисов для разводки печатных плат. Когда в интернете находишь интересную электронную схему то сразу хочется её собрать своими руками, но не всегда к ней прилагается рисунок печатной платы. Когда-то давно, дорожки рисовали лаком на фольгированном текстолите. Сейчас радиолюбители не рисуют дорожки от руки, а распечатывают с помощью лазерного принтера — эта технология называется ЛУТ. Можно отдать схему специалистам, которые за определённую сумму все сделают, но лучше освоить одну из программ и сделать все своими руками.

Я подобрал несколько программ для разводки (трассировки) печатной платы.

Sprint-Layout

Самая популярная программа среди радиолюбителей, почти все новички начинали именно с неё. Простой и понятный интерфейс, существует русифицированная версия. Спринт лайт имеет большую базу электронных компонентов (макросов), которые можно скачать в интернете. Огромное количество обучающих видеороликов на Ютубе, помогут освоить весь интерфейс и научат рисовать печатные платы. Программа является условно — бесплатной.

easyeda

Китайский онлайн сервис с большими возможностями. В Китае студенты создают проекты с помощью данного сервиса и его преподают в некоторых учебных заведениях. Основное удобство заключается в том что созданные проекты можно редактировать на любом компьютере с доступом в интернет, необходимо только пройти простую регистрацию для создания аккаунта. Easyeda имеет огромную базу электронных компонентов которые постоянно обновляются и добавляются самими пользователями. Данный сервис имеет функцию автоматической трассировки печатной платы и симуляцию электронных схем. Интерфейс интуитивно понятный с поддержкой русского языка. После того как печатная плата разведена на дорожки её можно заказать в этом сервисе, причем промышленного качества, а можно и не заказывать, а распечатать на принтере и сделать самому. Также можно открыть доступ к проекту и делится им с другими пользователями или совместно создавать один проект.

ZenitPCB

Простая и бесплатная программа для рисования принципиальных схем с возможностью трассировки. Минусом является ограничение контактных площадок в 800 штук. База элементов около 1000.

DesignSpark PCB

Мощная программа с возможностью автоматической трассировки печатных плат. Подходит как для новичков так и для профессионалов.
DesignSpark PCB это бесплатная программа со встроенными специализированными калькуляторами для разных расчётов облегчающими подбор компонентов. На официальном сайте можно скачать библиотеку готовых печатных плат. Единственный минус это отсутствие русского языка в интерфейсе.

Я пользуюсь двумя;
Программа Sprint-Layout
Онлайн сервис easyeda.com
Для моей деятельности, на данном этапе моего развития, этого вполне хватает. В освоении перечисленных программ, справится любой начинающий радиолюбитель.

Дальше »

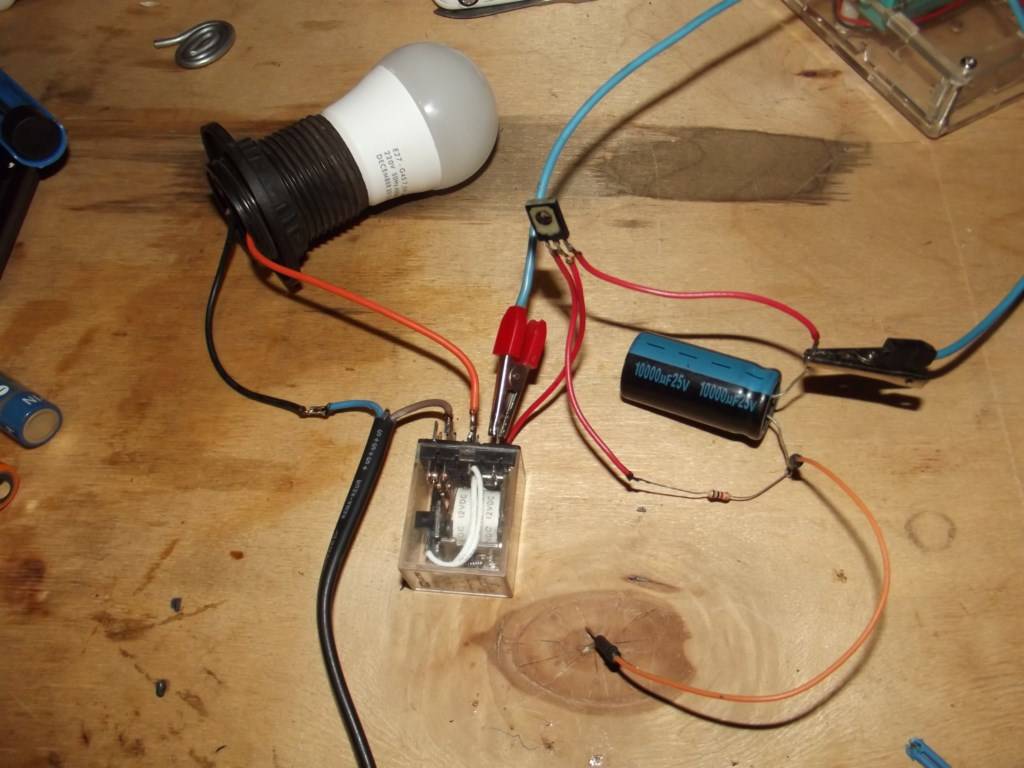

Простейший инвертер без транзисторов

Как известно из теоретического курса физики, инвертер преобразует постоянный электрический ток в переменный. Примечательно то, что в большинстве случаев при сборке такого прибора вполне можно обойтись без пайки. Достаточно соединить все контакты простой скруткой. Инвертер, конечно, будет недолговечным, так как реле рано или поздно выйдет из строя, но купить его снова не составит больших проблем. Иногда можно даже найти ненужный переключатель от старого прибора или выпаять его самостоятельно.

Популярные статьи  Детская поделка из глины «Поросенок»

Важно! Процесс создания инвертера поможет понять принцип работы постоянного и переменного тока, конвертации одного типа в другой

Для прибора понадобятся:

  • Трансформатор от радиоприемника, с обмоткой на 220 и 12 Вольт;
  • Реле на 12 Вольт;
  • Провода для соединения деталей;
  • Нагрузка на схему в виде обычной лампочки.

Схема мощного тиристорного регулятора напряжения

Cхемы электронных устройств

 С помощью этого устройства можно регулировать напряжения от несколько десятков вольт до 220 В, при активной нагрузке.

Тринисторы VS1 и VS2 подключены параллельно между собой, на встречу друг к другу и последовательно к нагрузке. При включении тринисторы закрыты, через R5 происходит зарядка конденсаторов C1, C2. Конденсаторы C1, C2  и переменный резистор R5 образуют фазосдвигающую цепочку.

Динисторы VS3 и VS4 образуют импульсы, с помощью которых происходит управление тринисторами.

В тот момент когда конденсаторы зарядятся напряжением равным напряжению открытия динистора, произойдет скачок напряжения который включит тринистор и через нагрузку потечет ток. В начале отрицательного полупериода напряжения сети, происходит отключение данного тринистора и происходит новый цикл зарядки конденсаторов, но уже в обратной полярности. Происходит открытие другого тринистера и динистора.

Используемые детали

  • R1, R2, R3, R4 — 51 Ом
  • R5 — 270 кОм
  • VS1 — КУ202Н
  • VS2 — КУ202Н
  • VS3 — КН102А
  • VS4 — КН102Н
  • C1 — 0,25 мкФ
  • C2 — 0,25 мкФ

Установив VS1 и VS2 на радиаторы, можно увеличить нагрузку до 1,5 кВт.

Конденсаторы необходимо использовать рассчитанные на напряжение не менее 300 В.

В схеме можно использовать динисторы КН102Б  но при этом нужно уменьшить емкость конденсаторов до 0,2 мкФ или КН102В — ёмкость уменьшить до 0,15 мкФ. Переменный резистор типа СП2-2-1

Дальше »

Как проверить кварцевый резонатор

Схемы пробников радиолюбителя

Иногда у радиолюбителей бывает ситуация, когда необходимо проверить кварцевый резонатор на работоспособность и определить его частоту, хотя бы примерно. Чтобы проверить кварц нужно, собрать простейший пробник на микросхеме К155ЛА3. Схема пробника очень простая и ее соберет даже начинающий радиолюбитель.

В данной схеме светодиод будет указывать на наличие генераций в кварце. Для точного определения, имеется вывод, который подсоединяется к антенне приемника или к частотомеру. С помощью конденсаторов C2-C5 и переключателя S1 можно грубо определить частоту.

Светодиод HL1 начинает светиться при возбуждении генератора D1.1 DD1.2 когда кварцевый резонатор подключен. Имея опыт работы с пробником можно определить диапазон генерации кварца по силе свечения HL1. Чем ярче светится светодиод тем ниже частота генерации и тем активнее кварц. Затем параллельно светодиоду подключается шунтирущия емкость C2-C5. Когда генератор работает на частоте выше 14 МГц конденсатор C2 «гасит» светодиод. Если на кварце написана другая частота, а при включении емкости C2 светодиод не светится, значит кварц неисправен. В таком случае генератор работает только за счет паразитной емкости кварца. При включении емкости C3 светодиод гаснет, при частоте генерации выше 7 МГц. При C4 — 2 МГц При подключении C5 — 500кГц.

Разные типы конденсаторов имеют разное индуктивное сопротивление и номиналы C2-C5 могут немного отличаться от приведенных здесь

Для удобства конденсаторы подключаются выключателем, важно чтобы длина выводов C2-C3, была минимальной.

Пробник кварцевых резонаторов хорошо работает с кварцами
От 100 кГц до 18 МГц. Питается прибор от 3 до 6 вольт.

Импортный аналог микросхемы К155ЛА3 — 7400PC
Cкачать даташит микросхемы К155ЛА3

Дальше »

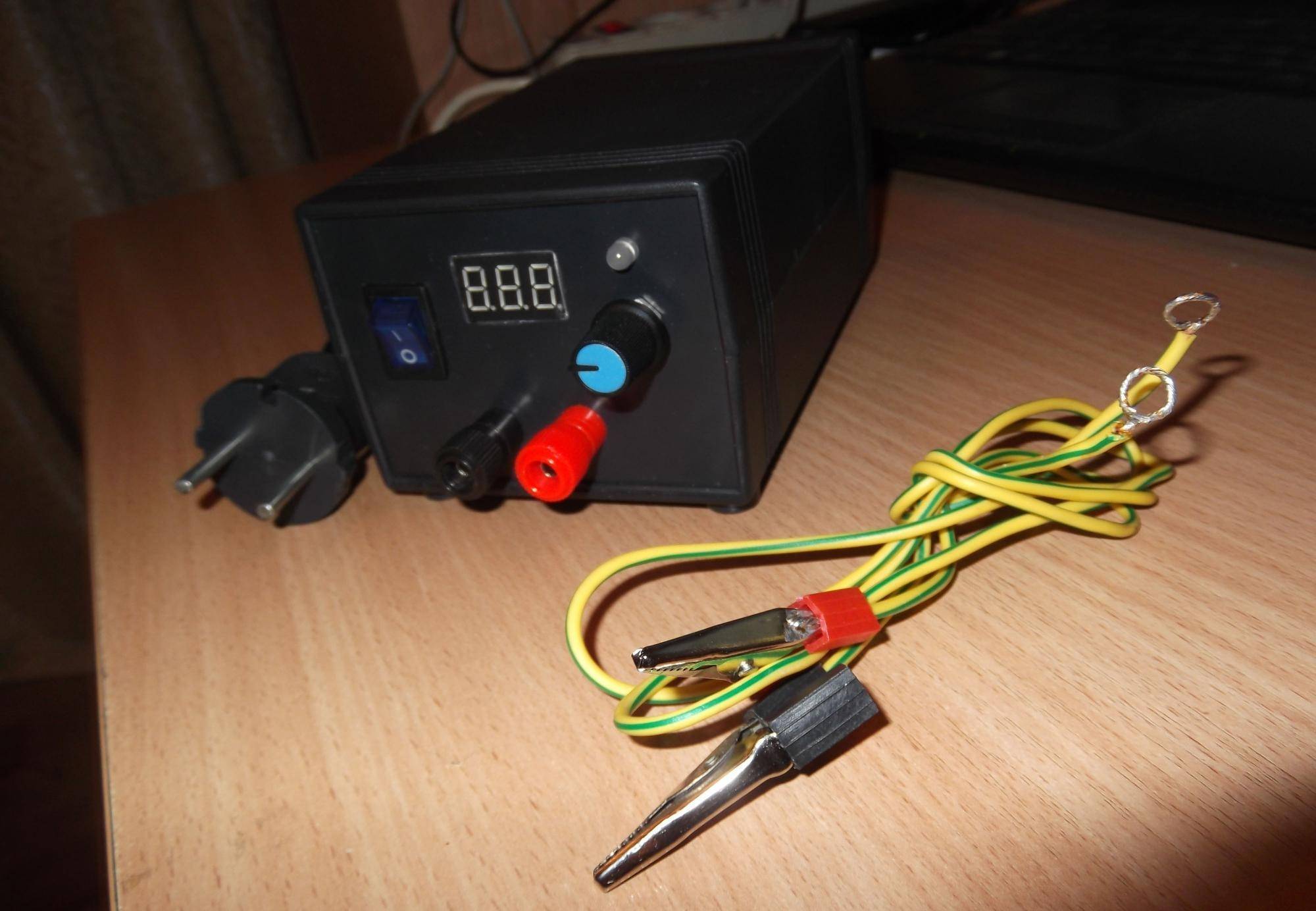

Лабораторный блок питания своими руками

БП – полезный прибор для любого человека, занимающегося электроникой. Устройство способно регулировать выходное напряжение и ограничивать ток до тех параметров, которые будут необходимы для корректной работы той или иной схемы.

Важно! Купить БП можно в любом магазине электроники, но гораздо выгоднее и полезнее будет изготовить его своими руками с использованием простой схемы

Схема состоит из следующих деталей:

  • Блока питания из трансформатора, диодного моста и конденсатора;
  • Регулятора на транзисторе или стабилитроне;
  • Клемм и радиатора;
  • Светодиода;
  • Вольтметра;
  • Резисторов.

Первым делом подготавливается плата, в которую впаиваются все необходимые элементы, фигурирующие в схеме, после чего ее подключают к трансформатору. На этом этапе блок питания уже может функционировать. Можно, конечно, сделать для него корпус, но эта процедура уже не относится к электронике.

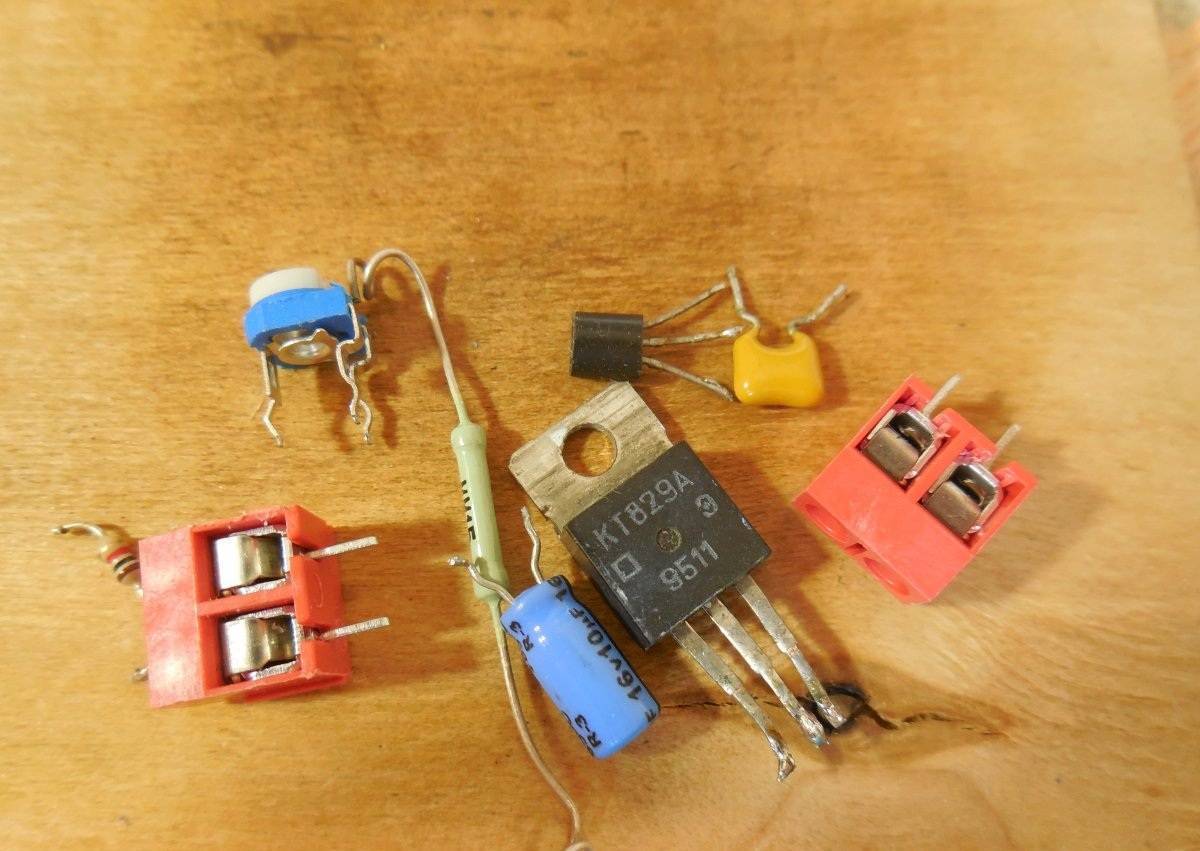

Автоматический регулятор оборотов кулера

Это устройство будет полезным как для простых людей, так и для специалистов по ремонту и обслуживанию ПК. Зачастую производители комплектующих для компьютерной техники подключают питание кулера, охлаждающего процессор или материнскую плату, напрямую. Из-за этого устройство непрерывно вращается на максимальной скорости, несмотря на то, что ПК бездействует. Установив самодельный автоматический регулятор, можно не беспокоиться о температуре процессора, ведь датчик будет включать охлаждение автоматически, когда это действительно необходимо.

Регулятор оборотов не только увеличит срок службы кулера, но и снизит громкость шумов в помещении. Сделать его можно на основе двух транзисторов, резистора и термистора.
