Система водяного охлаждения.

Содержание

Лучшие системы водяного охлаждения для компьютера

Основное назначение систем охлаждения ПК – обеспечение бесперебойной и стабильной работы самого компьютера и создание нормальных условий для его пользователя, что подразумевает минимум шума во время эксплуатации.

Эти устройства отводят тепло от таких элементов, как процессор и блок питания, предотвращая их перегрев и последующий выход из строя.

Существует 2 варианта системы охлаждения – пассивное и активное. Второй тип, в свою очередь, делится на воздушное, подходящее для обычных ПК и водяное, которое требуется для систем с очень мощными или разогнанными процессорами.

Жидкостное охлаждение отличается небольшими габаритами, невысоким уровнем создаваемого шума и высокой эффективностью отвода тепла, благодаря чему пользуется большой популярностью.

Для выбора такой системы следует учесть некоторые нюансы, включая:

  • Стоимость;
  • Совместимость с процессорами или видеокартами;
  • Параметры охлаждения.

Ниже приведен список самых популярных систем водяного охлаждения с популярного интернет-каталога Яндекс-маркет.

DeepCool Captain 240

Оригинальная на вид СВО DeepCool Captain 240 оборудована двумя фирменными чёрно-красными вентиляторами с насечками на лопастях. Крыльчатка каждого способна вращаться со скоростью до 2200 об/мин, создавая шум не более 39 дБ.

При этом на системе есть разветвитель, позволяющий установить дополнительно ещё 2 вентилятора. Срок службы, который гарантируется производителем, составляет около 120 тысяч часов.

Вес системы, подходящей для процессоров и AMD и Intel, равен 1,183 кг.

DeepCool Captain 240

Примерная стоимость устройства – от 5500 руб.

Arctic Cooling Liquid Freezer 240

Сравнительно новую систему охлаждения видеокарт Liquid Freezer 240, появившуюся в продаже в конце прошлого года, можно назвать универсальной, так как подходит она для большинства современных процессоров, создавая во время работы уровень шума не более 30 дБ.

Скорость вращения лопастей каждого из 4 вентиляторов – до 1350 об/мин, масса системы – 1,224 кг. Главным достоинством является снижение температуры процессора на 40–50 градусов, а недостатком – лишь громоздкие размеры.

Arctic Cooling Liquid Freezer 240

Покупка такого гаджета обойдётся в 6000 руб.

Cooler Master Nepton 140XL

Эффективная система охлаждения всего системного блока Nepton 140XL отличается увеличенными размерами радиатора и шлангов, а также последовательным, а не параллельным расположением двух вентиляторов.

Благодаря наличию 140-миллиметрового вентилятора JetFlo, обширной площади контакта жидкости с теплосъёмником и высокому качеству обработки последнего она охлаждает достаточно мощные процессоры, включая даже те, которые были разогнаны для увеличения производительности.

При этом эксплуатационный срок устройства, совместимого с процессорами типа Intel (S775, S1150, S1356, S2011) и AMD (AM2, AM3, FM2), достигает 160 тысяч часов. Максимальная скорость вращения лопастей – 2000 об/мин, масса составляет 1,323 кг, а шум при работе не превышает 39 дБ.

Cooler Master Nepton 140XL

DeepCool Maelstrom 240T

Систему Maelstrom 240T, предназначенную для процессоров Intel 1150–1156, S1356/1366 и S2011, а также AMD FM2, AM2 и AM3, отличает синяя подсветка вентиляторов, позволяющая не только охлаждать компьютер, но и сделать его моддинг.

Срок службы устройства – в переделах 120 тысяч часов, вес – 1100 г, создаваемый уровень шума – до 34 дБ.

DeepCool Maelstrom 240T

Купить устройство в Интернете можно за 4400–4800 руб.

Corsair H100i GTX

Универсальную и достаточно простую в компоновке систему Corsair H100i GTX используют для охлаждения большинства выпускающихся в течение последних нескольких лет процессоров AMD и Intel.

Вес оборудования в сборе составляет 900 г, уровень шума – около 38 дБ, а сила вращения вентиляторов – до 2435 об/мин.

Corsair H100i GTX

Средняя стоимость карты составляет в сети около 10 тыс. руб.

Cooler Master Seidon 120V VER.2

Особенностью использования системы Cooler Master Seidon 120V является возможность устанавливать её как внутри, так и снаружи корпуса. При этом вентиляторы, вращающиеся со скоростью до 2400 об/мин, работают очень тихо – с уровнем шума до 27 дБ.

Совместимость устройства – современные процессоры Intel и AMD (до LGA1150 и Socket AM3, соответственно). Система весит всего 958 г и способна проработать 160 тыс. часов.

Cooler Master Seidon 120V VER.2

Ключевые элементы СВО

Принцип охлаждения ПК разобрали, теперь перейдем к элементам, которые за это ответственны:

  • Теплообменник – главный элемент, который вбирает в себя все тепло при нагреве процессора, видеокарты и прочих горячих железок;
  • Помпа – механизм, который гоняет хладагент по контуру СВО. Некий аналог можно наблюдать в аквариуме для рыбок – принцип работы практически идентичный;
  • Трубопровод – канал, по которым гоняется водичка от помпы к комплектующим и радиатору. И так по кругу;
  • Переходники, фитинги и соединители – элементы, соединяющие конструкцию СВО;
  • Расширительный бачок – резервуар, в котором находится жидкость, не активная в данный момент. Несмотря на тот факт, что контур закрыт и жидкость испариться не может, бачок нужен для того, чтобы спрятать в него помпу, которая при работе на свежем воздухе элементарно выходит из строя;
  • Теплоноситель (он же жидкость, хладагент, дистиллят) – теплопроводящая субстанция, которая и охлаждает железо;
  • Радиатор – конструкция, в которой остывает горячая вода, проходя через тонкие капилляры из меди или латуни;
  • Кулер – вертушка, продувающая ребра радиатора.

Зная это, вам будет легче ориентироваться при возможном строительстве собственной СВО, если вдруг возникнет такая мысль.

Теоретическая часть

Начну я с теоретической части. Что нам необходимо для сборки дешёвой новой системы водяного охлаждения на качественных компонентах? Это — водоблок, радиатор, шланги или трубки (если вы хотите иметь жёсткие трубки без висячих шлангов), помпа с резерваром или помпа и резервуар (если на момент покупки нет комбинированной версии), фитинги для соединения трубок с водоблоком, радиатором, помпой и резервуаром, в общем случае необходимо 6, если у вас помпа с резервуаром, и 8, если помпа отдельно от резервуара, а также вентиляторы, их количество зависит от количества секций вашего радиатора (120, 140, 240, 280, 360, 420 и т.д.), а также от желания сделать PUSH или PUSH-PULL, если односекционный радиатор, то в большинстве случае ставят только 1 вентилятор, если двухсекционный, то 2 или 4 в зависимости от PUSH или PUSH-PULL, на трехсекционном — 3 или 6. Вы уже сами решаете, какое вам необходимо количество вентиляторов, но придерживаться надо только 1 правила: минимальное количество вентиляторов должно быть равно количеству секций, т.е. односекционный — 1 вентилятор, двухсекционный — 2 вентилятора и т.д.

Популярные статьи  Картина из трубочек от коктейля

Теперь остановимся немного на компоновке вашей кастомной СВО.

Как вы видите, может быть 2 варианта, меняется только положение водоблока. В нашем случае разницы между расположением компонентов нет, всё на уровне погрешности, собирайте так, как вам удобнее. Есть, конечно, и третий вариант — собрать СВО без резервуара, но тогда вам будет сложнее заполнять весь контур, чтобы помпа не успевала работать на сухую, а также очень сложно выгнать весь воздух из контура.

Моя первая кастомная СВО

Расскажу о своей кастомной системе водяного охлаждения. С водой я столкнулся в первый раз и сразу же решил попробовать кастом. Мой корпус позволяет мне использовать водяное охлаждение с выносом за его рамки, что накладывает дополнительные ограничения на пространство вокруг корпуса. Мне пришлось покупать разветвители и удлинитель для вентиляторов, для помпы удлинитель, чтобы подключить их к материнской плате. Вы же скорее всего при сборке в корпусе не будете испытывать проблем с кабелями, поэтому их цену я не буду учитывать в общей стоимости. Также при покупке я купил несколько лишних компонентов, теперь они просто лежат у меня.

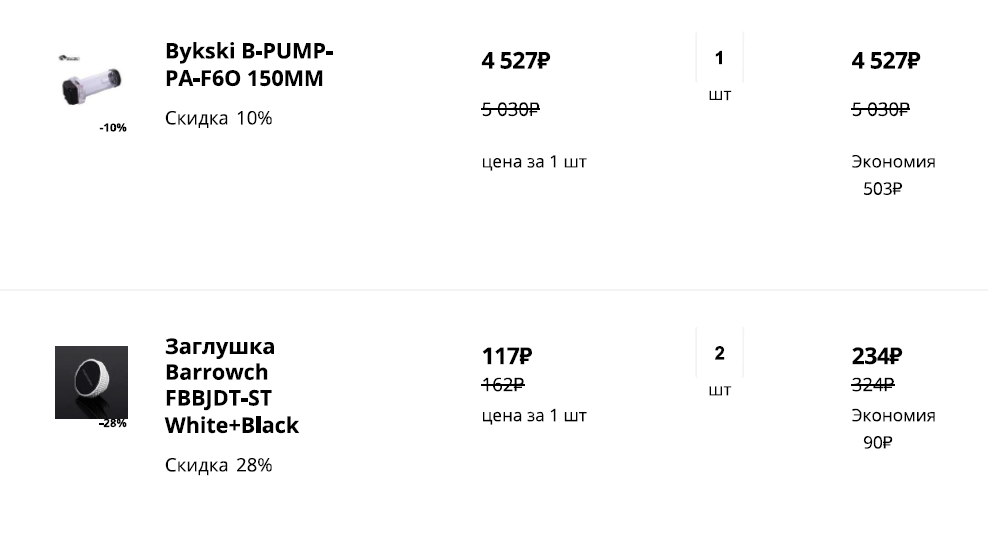

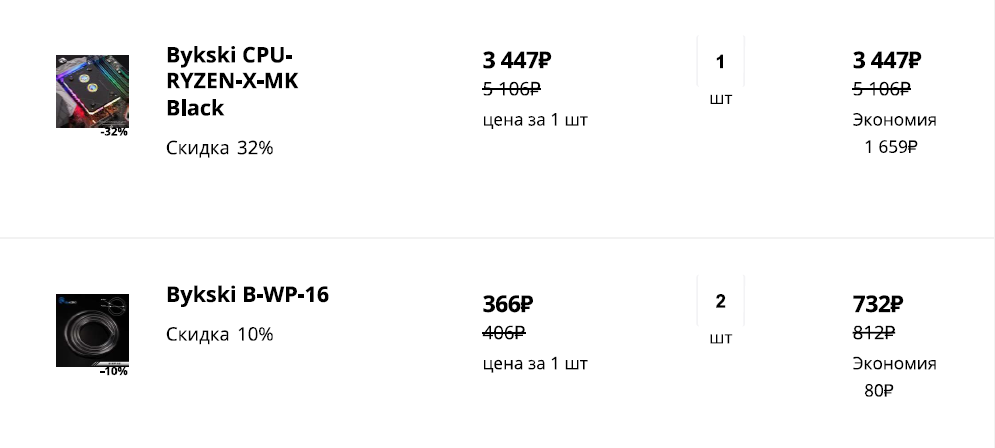

Как я уже говорил, покупка была сделана в августе. Ниже я приложу общую стоимость на тот момент для того, чтобы вы потом смогли сравнить с тем, что у нас получилось на текущий момент и сравнить. Как я уже писал выше, стоимость доставки не учитывается.

Итого, если всё сложить, то получается 17213 рублей, но если вспомнить, что заглушки я купил ошибочно, то тогда 16979 за весь комплект + 2 вентилятора в остатке. Как вы видите, цена ниже 20000 рублей. Ещё вам скорее всего понадобится воронка или специальная баночка для заливки, но цена их в пределах 100 рублей, поэтому я не стал включать их в общую стоимость.

Личный опыт использования

Для того, чтобы немного “разбавить” статью я покажу личный опыт использования. Корпус — “бездушная коробка” Zalman Z3 с возможностью вывода контура только за пределы корпуса. Вот так это выглядит, салфетка подложена специально, чтобы смотреть за утечками, если они будут.

Конечно, лучше запустить СВО от отдельного блока питания и погонять её некоторое время. В моём же случае такой возможности не было, закручивались фитинги от руки сразу максимально возможно, по итогу ни одной протечки до сих пор нет.

Таким образом трубки выходят в специальные порты корпуса, к слову они 1 в 1 подходят под трубку внешним диаметром 16 мм. В эти же отверстия проходят удлинители. Да, в случае чего — не самый безопасный вариант проводить удлинители вместе с шлангами, но если и произойдёт разрыв шланга, то при любом раскладе проблемы будут немного больше, чем залитие удлинителей.

Таким образом СВО стоит просто напросто на полу. Сама помпа с резервуаром прикреплена к радиатору с помощью комплектных креплений.

Как вы могли заметить, сверху у меня расположен угловой фитинг и он несколько длиннее, чем обычные фитинги, потому что основной вводной порт изготовлен с углубление в верхней части резервуара (спасибо производителю). Кроме этого трубка была обрезана несколько коротко, поэтому пришлось выйти из положения таким решением. Заглушки были в комплекте, при этом их количество составляет 4 шт., чтобы вы могли заглушить любой порт, даже не совсем стандартный, который находится по центру.

Ещё хочу добавить, что помпа DDC, к моему сожалению, имеет неприятный шум, когда обороты превышают 2000, кроме этого у неё есть небольшая вибрация. В первом случае в отсутствии нагрузки или на невысоких нагрузках помпа работает до 2000 об/мин, при стресс-тестах уже крутит на полную. Во втором случае используется комплектная поролоновая проставочка, которую при желании можно приклеить к корпусу, в моём же случае всё просто на полу, поэтому она установлена следующим образом:

Провод для подключения подсветки не используется, поэтому он просто накручен вокруг помпы. У такого решения есть несомненный плюс в том, что горячий воздух внутри корпуса никак не взаимодействует с радиатором и никак его не нагревает. Конечно, минусы тоже присутствуют. Постоянно перешагиваю через эту конструкцию, но что поделать, неправильный подбор корпуса дал о себе знать.

В конце статьи рассмотрим примерные кастомные СВО для систем на базе процессоров Intel и AMD, а также самый дешёвый вариант для любой из систем, но с некоторыми минусами. Радиатор я взял на 360 мм, толщиной 40 мм, вы же опирайтесь на то, какой радиатор вы можете установить к себе в корпус. Возможно, это будет 2 радиатора по 240 мм и толщиной 40 мм, конечно, такое решение уже будет несколько дороже за счёт того, что вам понадобится 1 дополнительный вентилятор и 2 дополнительных фитинга.

Ватерблок

Итак, это первый и один из главных элементов во всей системе. Он является теплообменником, который передает тепло от греющегося элемента к воде. В целом конструкция этой детали практически одна. Он обычно состоит из металла или пластиковой крышки, имеет крепления, которые помогают установить его на нужный элемент.

Интересно, что ватерблоков так много, что есть даже такие, которые обеспечивают охлаждение частям, которые и не сильно в нем нуждаются. Но главное, что на основные, такие как процессоры, тоже есть. Соответственно, есть процессорные ватерблоки, для видеокарт и системных чипов.

Кстати, для графических ускорителей есть несколько вариантов теплообменника. Один вариант защищает только графический чип, другой накрывает сразу все элементы, в число которых входит чип, память, элементы напряжения и т. д.

Как установить водяное охлаждение на процессор?

Самостоятельный монтаж готовой СВО на бытовой компьютер является реальной задачей для рядового пользователя. Процесс установки выполняется по следующей схеме:

  1. Распаковать водяное охлаждение.
  2. Проверить комплектующие элементы на наличие дефектов.
  3. Желательно предварительно подключить помпу и проверить СВО на протечки перед установкой в корпусе.
  4. Примерить шланги и водоблок по месту.
  5. Шланги нужно крепить без перегибов, а фитинги установить с зазором от узлов ПК,
  6. Радиатор располагать лучше на верхней или передней панели.
  7. Подготовить элементы крепежа в соответствии с инструкцией.
  8. Монтировать вентиляторы на радиатор СВО.
  9. Направление воздушного потока должно соответствовать маркировке.
  10. Установить радиатор.
  11. Нанести термопасту и прикрепить водоблок.
  12. Подключить помпу и подсветку в соответствии со схемой, учитывая разновидность имеющихся разъемов.
  13. Подключить вентиляторы.
  14. Модели помпы с подключением по USB имеют ПО, которое помогает точно настроить работу агрегата. В простых моделях управление осуществлять путем изменения напряжения на разъемах.
  15. Настройку вентиляторов осуществлять с помощью утилиты или через BIOS.
  16. Протестировать работу СВО с устранением возникших дефектов.

https://youtube.com/watch?v=Pc1x5h5GgIQ%250D

Преимущества и недостатки СВО для компьютера – справка редакции Zuzako

Открытая (кастомная) и закрытая СВО является альтернативой стандартным кулерам. Такой охладитель оснащается насосом, который способствует циркуляции жидкости через водоблок, присоединённый к процессору ПК. Последний нагревается во время работы и отдаёт своё тепло воде. Далее жидкость поступает в специальный радиатор, который охлаждает её и возвращает в систему. Этот процесс повторяется до тех пор, пока не будет отключено питание ПК. Простота конструкции и понятный принцип работы устройства являются далеко не единственными достоинствами СВО.

Популярные статьи  Как ровно отрезать стеклянную банку или бутылку

Преимущества системы водяного охлаждения:

Высокая эффективность. СВО хорошо отводит и рассеивает тепло. Это объясняется тем, что теплопроводность воды достигает более высоких показателей, чем у воздуха, используемого в стандартных системах охлаждения. Всё это положительно сказывается на работе процессора и повышает его срок эксплуатации.

Низкий уровень шума. Все проводимые тесты показывают, что СВО работает намного тише, чем кулер

Издаваемый ею шум не мешает пользователю концентрировать своё внимание на выполнении различных задач, предусматривающих использование ПК.

Универсальность. С помощью СВО можно охладить не только процессор, но и многие другие компьютерные комплектующие (например, видеокарта, жёсткий диск, блок питания и др.).

Красивый внешний вид

Системы водяного охлаждения часто оснащают светодиодной подсветкой, которая всегда выглядит эффектно и даёт возможность пользователю выделить свой компьютер на фоне других ПК.

Компактность. СВО занимают мало места в системном блоке. Благодаря этому пользователь может использовать более узкие корпуса и экономить место на компьютерном столе.

Главные недостатки:

  1. Высокая цена. Большинство систем водяного охлаждения стоят дорого. Особенно высокой становится цена, если сравнивать её со стоимостью обыкновенных кулеров.
  2. Сложности при монтаже. Далеко не все пользователи смогут успешно установить СВО в системный блок своего компьютера. Из-за этого им придётся прибегать к помощи специалистов и нести дополнительные финансовые потери.
  3. Вероятность утечки жидкости. Износ системы и различные механические воздействия могут привести к утечке воды. Такая неисправность чревата серьёзными последствиями, вплоть до полной поломки компьютера.
  4. Необходимость регулярного обслуживания. СВО не будет эффективно работать, если за ней тщательно не ухаживать. Поэтому пользователю придётся периодически сливать и очищать жидкость, а также пополнять запасы постепенно испаряющейся воды.

Плюсы и минусы водянки

Дайте угадаю… Насмотревшись на Youtube роликов о кастомных сборках топовых ПК с водяным охлаждением, многие решили сделать себе то же самое, не смотря на побитый жизнью FX 4300 или Core i5 2500k. Давайте развеем ваши сомнения.

Плюсы:

  • Относительно компактные размеры кулеров, что позволяет организовать СВО даже в компактном корпусе с мощным железом. Практика показывает, что вставить всеми любимый Noctua NH-D14 в стандартный корпус равносильно издевательством над башней – она просто не даст закрыть боковую крышку.
  • Вода в качестве охладителя значительно повышает эффективность системы. Насколько я помню, среди автомобилей воздухом охлаждается лишь Запорожец, но в плане стабильности работы двигателя у него не все так просто.
  • Возможность охладить одной водянкой сразу несколько комплектующих. Тут без комментариев – действительно удобное решение.

Минусы:

  • Очень сложная организация водянки как таковой. Если кулер взял и поставил, то СВО нужно продумывать чуть ли не пошагово, чтобы не ошибиться с установкой радиаторов, длиной трубок, мощности помпы и т.д.
  • Вода из-под крана не годится для охлаждения. Здесь можно использовать либо дистиллят, либо специальный хладагент, который продается в компьютерных магазинах, а он не дешевый.
  • Опасность протечки. От системы можно и нужно ждать подвоха в самый неподходящий момент. Жидкость хоть и является диэлектриком, но коротнуть может на раз-два.
  • Стоимость. О да, хорошая обслуживаемая водянка обойдется минимум в 500–600 баксов, не считая дополнительных расходников. Так что решайте сами.

CORSAIR H115I PRO

Приблизительно. $100 | £125

H115I PRO ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Будь я проклят, если в коробке есть более тихие универсальные охладители, чем этот.

  • Размер 280мм
  • Вентиляторы 2x PWM 140mm maglev
  • Совместимость AM4, LGA 1151, LGA 2033, LGA 2066

$139.99

ВИД

Сеть N получает комиссионные от квалификационных покупок через Amazon Associates и другие программы.

Что нам нравится …

вентиляторы Maglev почти бесшумная работа , способная к разгону

Corsair H115i Pro RGB предлагает хорошую производительность с невероятно низким уровнем шума. 2 вентилятора ML-Series 140mm совмещают представление низк-RPM более большого размера лезвия с деятельностью низк-трением, спасибо конструкция магнитной левитации. Эта комбинация способствует фантастическому воздушному потоку, который эти вентиляторы производят с небольшим шумом вообще.

С Corsair у руля и RGB в названии легко догадаться, что этот кулер оснащен несколькими радужными светодиодами, чтобы осветить вашу установку. Удивительно, но эти маленькие светящиеся электроды никогда не попадали в вентиляторы, хотя это, вероятно, хорошая новость для вашего банковского счета. Corsair’s H115i Pro-это желанное дополнение к любой бесшумной сборке-в основном потому, что вы едва ли знали бы, что она была там, если бы не было значительно холодных темпов процессора.

ТОП водяного охлаждения на процессор

Приобретение бюджетных моделей СВО от неизвестного бренда – рискованное мероприятие. Некачественные комплектующие приводят к протечкам, окислению деталей и поломкам ПК. Предлагаем подборку хороших систем охлаждения от проверенных производителей:

  1. Водяное охлаждение NZXT Kraken X62 – подсветка многоцветная, корпус черный, радиатор алюминиевый, водоблок медный, вентиляторы 140х140 мм, шумность до 38-ми дБ.
  2. Thermaltake Water 3.0 120 ARGB Sync – подсветка многоцветная, вентилятор один 120х120 мм, водоблок медный, радиатор алюминиевый, шумность 25,8 дБ.
  3. Corsair Hydro H60 – подсветка белая, мощность TDP 95 Вт, радиатор алюминиевый, водоблок медный, шумность 28,3 дБ, вентиляторы 120х120 мм.
  4. Deepcool Gammaxx L240 – подсветка многоцветная, вентиляторы 120х120 мм, TDP 240 Вт, радиатор 2-х секционный алюминиевый, водоблок медный, шумность до 30-ти дБ.
  5. Deepcool Maelstrom 240T – подсветка синяя, вентиляторы 120х120 мм, TDP 150 Вт, шумность 34,1 дБ, радиатор алюминиевый, водоблок медный.

Сравнение

Чтобы понять, что такое водяное охлаждение для ПК, плюсы и минусы такой системы, стоит сравнить его с самым популярным вариантом охлаждения. Как мы знаем, кулер представляет собой конструкцию из радиатора, через который проходят трубки теплоотвода и вентилятора. Такую систему легко устанавливать в корпус. Обычно она крепится на четырех винтах.

Причем после упаковки вам ничего не нужно делать, собирать отдельные части или что-то к чему-то докупать. Просто находите место на материнской плате и крепите туда ваше приобретение. К доступной стоимости и простоте монтажа добавляются и недостатки такого варианта.

Прежде всего, почему воздушное охлаждение меняют на жидкостное – из-за неэффективности первого. Особенно если пользователь желает осуществить критический разгон процессора, то обычный кулер с этим не справится. Также часто не хватает такой системы и там, где «сидят» две и более видеокарт.

Следующим недостатком являются габариты радиатора. Конечно, не во всех случаях. Но чаще всего у хорошего кулера очень высокий профиль, что вызывает неудобства в установке и помещение его в компактный корпус. И последнее – это шум. С ним сталкиваются все пользователи. Причем если в спокойном режиме можно и не услышать систему, то при максимальной нагрузке на ПК вентиляторы набирают обороты и создают много шума.

Как выбрать водяное охлаждение?

Существование разных моделей СВО разрешает приобрести установку в соответствии с заданными параметрами, которая оптимально подойдет для конкретного компьютера. Водяное охлаждение для процессора желательно подбирать с учетом следующих нюансов:

  1. Большее число вентиляторов помогает увеличивать эффективность системы, снизить скорость вращения.
  2. В корпусе должно хватать места под радиатор, шланги и кулеры.
  3. Длина шлангов должна соответствовать размерам корпуса.
  4. Подбирать мощность СВО в соответствии с требованиями по теплоотводу (величине TDP компьютера).
  5. Водоблок лучше приобретать из меди.
  6. Желательно наличие регулировки скорости вращения кулеров.
  7. Вентиляторы и помпа СВО, издающие шума более 40-ка дБ, будут вызывать дискомфорт.
  8. Дизайн – подсветка, теплоноситель с флуоресцирующими компонентами и прозрачные трубки важны исключительно при наличии прозрачной крышки корпуса.
Популярные статьи  Миниполировка или как избавиться от царапин

Жидкость для водяного охлаждения

Применять в качестве хладагента простую воду непрактично и опасно. Трубки быстро загрязняются примесями, а в случае протечек крайне высокий риск замыкания. Антифриз является токсичным веществом и проводит электричество. Самый дешевый вариант – заправить водяное охлаждение ПК дистиллированной водой. Специалисты советуют не экспериментировать, а перейти к использованию готового теплоносителя от проверенных брендов.

Примеры качественного хладагента для водяного охлаждения на ПК:

  1. Fluid XP+ Ultra.
  2. Feser One.
  3. Mayhems Pastel Coolant.

Корпус под водяное охлаждение

Самым габаритным компонентом СВО является радиатор. При выносе его наружу пользователь теряет в мобильности, поэтому корпус для ПК с водяным охлаждением желательно подбирать основательно. Оптимальный вариант – модели с посадочными местами в верхней крышке под типоразмеры радиатора 360-420 мм. Желательно, чтобы свободного места под верхней панелью хватало для монтажа 3-х секционного теплообменника толщиной от 45 мм.

Составляющие элементы

Чтобы охлаждение центрального процессора происходило быстро и эффективно, каждый куллер должен иметь следующие элементы:

  1. Теплообменник – данный элемент нагревается, вбирая в себя тепло центрального процессора. Перед новым использованием следует дождаться полного охлаждения теплообменника;
  2. Помпа для воды – резервуар для хранения жидкости;
  3. Несколько трубопроводов;
  4. Переходники между узлами и трубопроводами;
  5. Бачок для расширения– предназначен для того, чтобы обеспечить необходимое место для расширяющегося в процессе нагревания теплообменника;
  6. Наполняющий систему теплоноситель – элемент, который наполняет всю структуру жидкостью: дистиллированной водой или специализированной жидкостью для СВО;
  7. Ватерблоки – теплосъемники для тех элементов, которые выделяют тепло.

Примечание! Жидкостная система охлаждения малошумная по сравнению с вентиляторами. Некоторый шум все же присутствует, так как его коэффициент не может быть нулевым.

Преимущества и недостатки систем жидкостного охлаждения

Водяное охлаждение для процессора обладает следующим преимуществами:

  • высокая эффективность;
  • тишина в работе;
  • свободное пространство внутри корпуса;
  • отсутствие запыленности внутри ПК;
  • взаимозаменяемость компонентов и полная свобода действий при модернизации охлаждения (например, можно увеличить производительность системы, поставив не один скоростной и шумный вентилятор, а три, работающих на меньшей скорости, но обеспечивающих такой же поток воздуха с минимальным уровнем шума).

Но любая медаль имеет две стороны. К недостаткам СВО можно отнести:

  1. долгое время самостоятельной сборки СВО;
  2. потенциальная опасность при её эксплуатации (случаи могут быть самые разнообразные: пролив хладагента, заклинивание помпы, недостаточная мощность обдува радиатора и т.д.);
  3. проблемы с совместимостью компонентов и поиском необходимых водоблоков;
  4. высокая стоимость СВО в целом.

Установка охладителя

Сборка и проектирование вашей системы начинается с выбора охладителей или водоблоков – приспособлений, которые будет крепиться непосредственно к нагревающимся компонентам ПК – центральному процессору, чипсету и процессору видеокарты. Они должны быть не только необходимых размеров, но также должны соответствовать отводимой мощности и иметь правильное расположение крепежа, учитывающие посадочные места на материнке и плате видеокарты.

Уже на этом этапе необходимо определиться с конструкцией всей системы в целом: типе и рассеиваемой мощности радиатора, скорости течения хладагента, мощности помпы и способе отвода хладагента за пределы корпуса. Здесь возникает масса технических вопросов, главный из которых – величина рассеиваемой на радиаторе мощности.

Инструменты для работы

Для сборки компонентов системы охлаждения понадобятся следующие инструменты:

  • отвёртка для крепления водоблоков к нагревающимся элементам;
  • гаечный ключ для подключения фитингов к водоблокам;
  • специальные ножницы для резки трубок, по которым будет двигаться хладагент;
  • плоскогубцы для крепления хомутами трубок к фитингам.

Фитинги – это своеобразные переходники между водоблоком и трубкой с хладагентом. Они жестко прикручиваются к охладителю одним концом, а на второй их конец надеваются трубки, затягивающиеся хомутами.

Установка охладителя на ЦП

Пожалуй, самый простой этап сборки СВО – это её установка на процессор. Водоблоки для процессора обладают стандартными размерами и точками крепления, соответствующими тому или иному типу сокета. Необходимо просто смазать поверхность процессора термопастой, установить на него водоблок и зафиксировать его при помощи болтов и отвёртки. После чего к водоблоку прикручиваются два фитинга.

Установка охладителя на видеокарту

В целом, эта процедура повторяет то, что делалось на центральном процессоре, с той лишь разницей, что охладитель видеокарты должен иметь хороший контакт не только с её процессором, но и с памятью и системой её электропитания – примерно десятком полевых транзисторов, называющихся также мосфетами.

Обычно, такие охладители выпускаются под конкретную модель видеокарты и их площадь покрывает все необходимые элементы, нуждающиеся в охлаждении. Процессор непосредственно контактирует с охладителем через тонкий слой термопасты, а чипы памяти и мосфеты получают тепловой контакт благодаря специальной термопрокладке, идущей в комплекте с водоблоком.

Установка насоса

Насос для подачи хладагента или помпа устанавливается одновременно с расширительным бачком или резервуаром. Резервуар необходим для обеспечения термического расширения охлаждающей жидкости и для содержания в себе её некоторого запаса. Оба компонента располагаются внутри корпуса. Никаких особенностей или нюансов монтажа при этом нет. Главное – надёжное крепление всей конструкции внутри корпуса.

Соединение шлангами

Когда будут установлены все компоненты внутри корпуса ПК, их соединяют шлангами. Предварительно необходимо при помощи ножниц нарезать шланги нужной длины. И здесь есть определённая сложность, заключающаяся в правильной последовательности соединения компонентов. Хладагент начинает своё движение от помпы к охлаждающимся компонентам, от менее горячего к более горячему.

Шланги присоединяются к фитингам при помощи хомутов. Выход трубки с видеокарты присоединяется к одному из фитингов приспособления, выводящего хладагент из корпуса к рассеивателю. Второй фитинг этого приспособления замыкает круг СВО в корпусе, подключением шланга к оставшемуся фитингу помпы.

Подготовка насоса к работе

Подготовка насоса к работе заключается в подключении к нему электропитания напряжением в +12 В от источника питания при помощи предусмотренного конструкцией разъёма.

Опасность

Из трагического – перегрев принесет «смерть» вашей машине. Причем это может произойти несколькими способами. Если обратиться к физике, то за счет перегрева происходят необратимые и обратимые процессы.

Так, к необратимым относят химические явления. Перегрев либо резкий, либо длительный влияет на элементы, которые меняют свое молекулярное строение. После этого каким-либо образом спасти любимую видеокарту не удастся никак. Обратимые больше относятся к физическим процессам. В таком случае что-то плавится или рушится, соответственно, может быть заменено. Хотя последние случаи не всегда возможно исправить.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
