Замена потолочной электро проводки

Содержание

Технология прокладки кабелей

В панельных домах проводка укладывается в специальные каналы в плитах, которые делают при производстве ЖБИ. Для поиска этих каналов придется ориентироваться на выключатели, люстры или розетки. При замене проводки можно использовать уже готовые каналы или проштробить собственные.

Проблема заключается в том, что далеко не всегда расположение проводки будет иметь систему. При возведении зданий работало несколько бригад электриков, которые редко придерживались технических норм, и в основном прокладывали кабели “по-своему”.

Монтаж проводки в новую штробу увеличит время работы и потребует дополнительных инструментов, но при этом все можно проложить с учетом современных стандартов.

Составление проекта по замене электропроводки

До начала всех работ нужно разработать проект восстановления проводки. Он обычно наносится на план квартиры.

На этом проекте отмечается нахождение электрических узлов, а также производится подсчет необходимой длины кабеля. Выбор типа провода проводят исходя из общей нагрузки на электросеть

Для этого принимают во внимание то, что при включении бытовых приборов с двигателями возможно усиление нагрузки на сеть на непродолжительное время. Поэтому автоматы стоит подбирать с учетом скачков напряжения.

Общий набор кабеля и выключателей для индивидуальной рабочей цепи подбирают отдельно, в зависимости от предполагаемой нагрузки на нее.

В рабочей конструкции нужно предусмотреть 2 нулевых кабеля. Функциональный нулевой кабель и предохранительный нулевой кабель (для соединения металлических осветительных приборов и нулевого контакта розеток). Примерные проекты по замене электрической проводки можно найти на фотографиях из интернета.

Требуемые расходники и инструменты

Необходимо подготовить следующее:

Перфоратор с буром и коронкой по бетону.
Штроборез или болгарку с алмазными дисками.
Молоток и зубило.
Плоскогубцы.
Кусачки.
Плоскую и крестовую отвертки.
Мультиметр.
Индикаторную отвертку (указатель фазы).
Дюбель-хомуты для крепления проводов к строительным конструкциям.
Гофру.
Стальную трубу для изготовления гильз (проходы сквозь панели).
Коммутаторы: самоизолирующие зажимы (СИЗ), клеммные колодки Wafgo, опрессовочные гильзы или болты с гайками и шайбами. Можно соединять провода непосредственно при помощи сварочного аппарата.

Для создания сети используются:

провод марки ВВГнг или NYM;
автоматические выключатели класса «В» или «С» с номинальным током, соответствующим сечению кабелей;
устройства защитного отключения (УЗО), рассчитанные на ток утечки в 10 мА (санузел) и 30 мА (сухие помещения);

Для заделки штроб потребуется цементный, гипсовый или алебастровый раствор.

Перед проведением работ, связанных с разрушением бетона, мастеру следует надеть защитные очки и респиратор.

Выбор материала и сечения проводов

Для того чтобы проложить проводку, вам необходимо знать, какие провода купить и какое у них должно быть сечение. На современном рынке стройматериалов и электротехники можно найти великое множество продукции разнообразных брендов. Но для нас достаточно будет знать два основных вида, которые представляет рынок — это ВВГ и ПВС. ВВГ — винил-винил голый, то есть, каждая жила в виниловой изоляции, а все эти жилы — еще в одной изоляции. Обычно в строительных магазинах такой кабель только одножильный, то есть, его жилка литая, а не из сотни тоненьких проволочек.

ПВС — провод с виниловой изоляцией соединительный. Самый распространенный медный провод, который используют как для проводки, так и для изготовления переносок и других приспособлений. Данный кабель выполнен из меди и имеет многожильные провода, то есть, одна его жилка состоит из сотни тоненьких жилок, это положительно сказывается на его электропроводности и в целом — на качестве изделия.

Если вы собираетесь частично изготовить проводку, то тогда вы должны узнать, какими проводами она у вас уже смонтирована. Если медь одножильная, выбирайте ВВГ, если алюминиевая лапша, то выбирайте АВВГ — тот же самый ВВГ, только алюминиевый. Если вы полностью решили менять проводку, тогда однозначно остановите свой выбор на кабеле ПВС.

Выбираем сечение. Обычно современную проводку изготавливают отдельно для группы освещения и для группы розеток, а на особо мощные потребители — и вовсе ведут отдельную линию от щитка. Так вот, линию для освещения ведут с помощью провода 1,5 мм², а розеточную линию достаточно будет проложить проводом 2,5 мм². Кстати, данные значения соответствуют ПУЭ.

Если вы хотите индивидуально рассчитать сечение проводников, тогда посчитайте всю нагрузку на линию. Например, мы ведем отдельную линию на кухню. Там у нас расположена стиральная машина (1,5 кВт), чайник электрический (2 кВт), микроволновка (1,5 кВт), мелкие кухонные приборы, такие как миксер и блендер (1 кВт). Складываем все вместе и получаем, что при одновременном использовании потребляемая мощность составит 6 кВт/ч. 6000/220=27 ампер, — это ток, потребляемый вашими приборами.

Провод в 2,5 мм² пропускает именно 27А, кабель 1,5 мм² пропускает ток в 4,1А. Если у вас более мощная техника, например, электроплита, тогда берите более мощный кабель — 4 мм², который способен пропускать ток в 38А. Если у вас планируется светодиодное освещение, — тогда на группу освещения выберите 1 мм². Меньше брать не стоит, так как не исключены случаи установки обычных вольфрамовых ламп. Опираясь на данные цифры, рассчитываем сечение наших проводников.

Способы прокладки проводки по потолку для разных видов поверхностей

Деревянное потолочное основание

Проводка в потолке из дерева в металлической гофре

Проводка под натяжной потолок по деревянной поверхности осуществляется с использованием стальных труб. Внутренний диаметр напрямую зависит от размера проводов. Если сечение позволяет, допускается прокладывать в нем несколько кабелей.

Процесс установки:

Провести разметку, где в скором времени будут прокладываться кабели.
Разметить и установить проходные и распределительные коробки.
Нарезать трубы необходимой длины, надежно зафиксировать их на поверхности потолка и с помощью сварки соединить все элементы.
Все подъемы, спуски и повороты важно производить строго под прямым углом или ответвлением от монтажного короба.
Применяя протяжку, кабель надежно зафиксировать в интервале от одного короба до другого.
Организовать систему заземления.

Металлическая поверхность

Монтаж проводки на металлическую поверхность

Металл – хороший проводник электричества, поэтому очень важно во время монтажных работ соблюдать все требования нормативных документов и правил. Если позволяет категория квартиры и условия, размещать проводку нужно в трубах, изготовленных из электротехнического пластика

Алгоритм установки полностью идентичен технологии прокладки проводки по деревянному потолку.

Железобетонное перекрытие

Закрытая прокладка проводов по железобетонному потолку

Если речь идет о железобетонном потолке, проводка должна осуществляться по специальным каналам. Единственное неудобство реализации — внутри и по краям плит имеются остатки грудок бетона, что значительно затрудняет протяжку кабеля.

Существуют следующие способы, предназначенные для открытой прокладки кабеля по железобетонным плитам:

специальными крепежными скобами;
в электротехнических трубах из пластика, которые крепятся на клипсы;
в пластиковых гофрированных трубах, которые надежно крепятся специальными клипсами;
в стальных защитных гофрах, которые закреплены хомутами или скобами.

Фальш-потолки

Подготовка гипсокартонного подвесного потолка. Проводка в коробе

Фальш-потолки относятся к подвесному виду. Такие конструкции чрезвычайно популярны, так как создают привлекательный интерьер и позволяют внутри скрыть разные коммуникации. Однако есть один весомый недостаток – ограниченный доступ к проводам и кабелям, монтируемым к распределительным коробкам.

Гипсокартонная панель, реечные, кассетные и натяжные потолки, а также электропроводящая панель могут быть установлены в любом помещении. С учетом среды проводка под потолком проводится следующим образом:

Крепятся кабели к базовому потолку.
Если базовый потолок изготовлен из дерева, провода помещаются в стальные трубы.
Для железобетонных и металлических поверхностей используют гофрированные изделия или электрические трубы, изготовленные из пластика.

Если нет опыта в проведении подобных работ, лучше нанять бригаду профессиональных строителей и разнорабочих, которые быстро, качественно и главное безопасно выполнят монтаж.

Особенности формирования разводки электрики по поверхности потолка

Укладка токопроводящих жил под натяжным потолком осуществляется в соответствии с правилами установки электрооборудования. Они гласят, что прокладываемые кабели должны иметь несгораемую изоляцию. При использовании жил со сгораемым защитным слоем следует вести их укладку в металлических трубах. Стыковка труб должна выполняться сваркой или резьбовым соединением с применением дополнительных прокладок.

Прокладка кабеля в медных трубах

Согласно ПУЭ требуется монтировать распределительные коробки таким образом, чтобы к ним был постоянный доступ. Подвесные потолки не всегда дают такую возможность. В этом случае необходимо руководствоваться строительными нормами и правилами. Они допускают использование скрытых распредкоробок при условии соединений жил кабелей сваркой или специальными гильзами.

Демонтаж старой линии

Перед полной заменой электропроводки в квартире потребуется демонтировать старые сети. Сначала из помещения выносят мебель, аппаратуру, полностью освобождают его от всех предметов. Затем отключают на вводе электроэнергию. Подготовившись, начинают демонтаж отделки, элементов сети. Удобнее всего его вести от распределительных коробок. Их легко «вычислить» по характерным контурам под обоями или пластиковым крышкам.

Сняв крышку с коробки, разъединяют соединения, вытягивают из штробы жилу. Иногда извлечение кабеля в многоквартирном доме сопровождается сильными повреждениями конструкции стен. Чтобы обойтись без особых разрушений, проблемный участок обрезают, тщательно изолируют, оставляют на старом месте. Закончив демонтаж, приступают к укладке новых линий.

Оценив масштабы мероприятий, многие мастера спрашивают: как поменять электропроводку в квартире с минимальными затратами? Такой вариант существует. При небольшом бюджете обходятся добавлением недостающих линий, установкой дополнительных коробок, подключением резервных точек.

Источником неполадок с электросетью чаще всего становятся соединения (скрутки, спайки). Поэтому частичный ремонт считается временным решением.

Категорически запрещено напрямую соединять алюминиевый и медный провода. Разница их физико-химических свойств приводит к постепенному нарушению контакта, разрушению соединения. Поэтому качественный ремонт предусматривает полную реконструкцию электросети.

Старый алюминиевый провод

Подготовительные работы

Полная замена старой электропроводки является достаточно сложным процессом, который включает в себя и составление плана прохождения новых проводов. Данный план должен быть согласован с профессиональным электриком, чтобы не возникло сложностей в будущем.

Подготовка к замене электропроводки — наиболее ответственный этап работ. Она включает в себя такие работы:

Определение степени повреждения проводки. Это позволит констатировать факт необходимости ее замены. Специалисты не рекомендуют выполнять замену частично. Чаще всего это только усугубляет проблему, к тому в определенный момент все равно понадобится установка новой электропроводки.
Составление чертежа, на котором должны быть отмечены все электросистемы дома.
Приобретение необходимых материалов, к которым относятся выключатели, коробки, розетки, провода. Все элементы для новой электропроводки должны быть новыми.
Подготовка инструментов для поведения работ. Для работы потребуется болгарка, перфоратор, индикатор, бокорезы, отвертки, уровень, фонарик, монтажный нож, пассатижи, паяльник.

Покупку провода следует проводить только после того, как точно вымерена длина трассы для кабеля. При ее расчете следует учитывать припуски, чтобы провода точно хватило. Дополнительно необходимо запастить и тряпичной изолентой. Замена проводки в доме своими руками — достаточно сложный процесс. Поэтому если уже этап подготовки вызвал сложности, лучше доверить работы профессиональным электрикам.

Свойства старой проводки

Электросеть в домах советской постройки имеет следующие особенности:

Используются алюминиевые провода.
Сечение жил рассчитано на нагрузку до 2 кВт.
Имеется большое количество разветвлений с многочисленными соединениями (чувствительность к замыканиям).
Реализована система TN-C, не предусматривающая заземления (используются 2-жильные кабели).
Провода часто соединены методом скрутки, запрещенным ПУЭ-7.

Алюминиевые кабели рассчитаны на 20 лет эксплуатации.

К концу срока наблюдаются такие явления:

Трескается изоляция, что ведет к утечкам тока и коротким замыканиям.
Из-за хрупкости металла образуются многочисленные надломы. Они становятся причиной перегрева жил.
Ухудшается соединение в клеммах, что тоже объясняется хрупкостью алюминия.

Мощность современных бытовых приборов увеличилась: профессиональный фен потребляет 2,2 кВт, бойлер и стиральная машина — до 3 кВт. Это создает дополнительную нагрузку на проводку.

Вместо устройства большого числа разветвлений рекомендуется делить электрическую проводку на группы и подключать каждую отдельным цельным кабелем в двойной или тройной изоляции. Из-за уменьшения количества соединений повышается стойкость системы к попаданию воды и снижается риск возгорания при коротком замыкании.

Виды и способы исполнения

По материалу, используемому для проводника, проводка подразделяется на изготовленную:

из меди;
из алюминия. Нормативными документами допускается в настоящее время использование алюминия только для изделий с сечением проводника не менее 16мм2, поэтому внутри зданий такая проводка почти не используется.

По способу исполнения, электропроводка подразделяется на:

открытую, расположенную на поверхностях потолков, стен, по балкам, фермам;
скрытую, расположенную внутри частей, конструкций зданий. Скрытой считается и проводка, выполненная в пустотах перегородок и за потолками.

При прокладке по потолку принимается во внимание и материал перекрытия

Выбор проводов и других материалов

Перед тем как провести данные работы, нам для начала необходимо узнать, какие провода купить, и что, кроме них, нам вообще понадобится. Есть два варианта: первый и самый простой — это монтаж обычной люстры на существующий вывод проводов. Его мы сегодня не рассматриваем, так как делается это совсем банально.

Второй, о котором мы сегодня поговорим, это — изготовление, как говорится, с «нуля». Так вот, для начала определимся с проводом. Выбирать следует гибкий, медный многожильный провод, лучше всего — ПВС. Сечение стандартное для всех типов освещения — 1.5 мм2. Да, вы можете выбрать и миллиметровый провод, или 0.75, вот только делать это я вам не советую. Мало ли, какую лампу вы захотите установить, а если прогадаете и поставите большой мощности, возможен и пожар.

В общем, выбор за вами. Если вы гарантированно не будете использовать ничего, кроме светодиодных светильников и ламп, ставьте 0.75 мм2. Кстати провод в 1.5 мм2 способен пропустить через себя ток в 19А, это — 4.1 кВт. Провод 2.5 мм2 пропускает ток в 27А, это — 5.9 кВт, ну а провод 4 мм2 пропускает 38А, это — 8.3 кВт.

Проходные провода, то есть те, которые будут у вас идти не на освещение, а на розетки, ну или магистральные, в другие комнаты, рекомендую покупать именно 2.5 мм2, — это стандарт, диктуемый правилами устройства электроустановок — ПУЭ.

Помимо проводов, вам также понадобится:

изолента — для изолирования скруток,
болтовые или самозажимные клемные соединители — для быстрого соединения проводов и подключения осветительного оборудования,
канифоль и олово — для лужения многожильных проводов и придания им жесткости,
гофрированный бронешланг — требования пожарной безопасности,
распределительные коробки — для соединения линий и магистралей,
монтажные коробки — для монтажа выключателей и розеток,
крепежи — для крепления проводов и бронешланга к потолку,
шурупы и ударные дюбеля,
монтажные кольца — для натяжных потолков и клей,
монтажные коробки — под люстры или деревянные бруски.

Популярные статьи Рукавички Деда Мороза

Укладка электрики до приборов освещения по внутренним пустотам плит перекрытия

Такой способ разводки коммуникаций используется при монтаже электропроводки в новых домах, готовящихся к сдаче в эксплуатацию. Проектная документация в этом случае содержит соответствующие отметки, поэтому при необходимости можно легко определить расположение проводов.

Чтобы своими руками подвести проводку для светильников натяжного потолка, достаточно приготовить набор необходимых инструментов и воспользоваться определенной инструкцией.

Из инструментов понадобится следующее:

Перфоратор с буром, соответствующим диаметру крепежей.
Молоток.
Шнур или веревка для разметки.
Крепежные элементы для осветительных приборов.
Шурупы с пластиковыми уплотнителями.
Электрический кабель.
Тонкая и жесткая проволока.

Монтажные работы выполняются по такой инструкции:

Используя шнур или веревку, определяется центральная точка на потолке. Для этого в углах помещения крепят шурупы, привязывают веревку или шнур, с помощью которых отбивают диагонали. На месте их пересечения находят центральную точку. В этой точке следует расположить прибор освещения.
В центральной точке с помощью перфоратора необходимо сделать отверстие, через которое будет выведен кабель.
Отверстие расширяют до диаметра около 3 см.
Далее находим точку пересечения уровня распределительной коробки и продольной лини от отверстия в центре потолка. Здесь сверлится еще одно отверстие и расширяется до определенного диаметра.
К кабелю прикрепляют перевязку из жесткой стальной проволоки.
Другой конец проволоки вставляют в отверстие около распределительной коробки и проталкивают ее до центральной части потолка внутри полости плиты.
Когда по расчетам перевязка достигнет определенной точки, крючок из жесткой проволоки необходимо вставить в отверстие в центре и попытаться зацепить перевязку.
В случае удачной попытки проволоку вытягивают вместе с проводкой на необходимую длину.
После этого устанавливают крепежные элементы для приборов освещения, включая различные светильники и люстры.

Особенности электропроводки в разных помещениях

Комнаты отличаются условиями, количеством приборов и способом их расстановки. Это необходимо учитывать при монтаже электросети.

Оборудование санузла

В условиях высокой влажности возрастает риск электротравмы.

Это компенсируют следующими мерами:

Силовую часть подключают через УЗО чувствительностью в 10 мА (уставка тока утечки).
Применяют низковольтную систему освещения, питаемую напряжением 12 или 24 В. Подключение к сети осуществляют через понижающий трансформатор. Используют светодиодные (LED) или галогенные лампы.
Выключатель устанавливают снаружи.
Силовую часть подключают к сети через разделительный трансформатор (гальваническая развязка). Обе его катушки имеют одинаковое количество витков. Соответственно, коэффициент трансформации равен 1.
В санузле устанавливают розетки с классом пыле- и влагозащиты не ниже IP44.

Кухонное помещение

В этой части квартиры используют больше всего электроприборов. Поэтому необходимое число розеток в 3 раза превышает показатель для жилых комнат.

Их устанавливают на расстоянии от пола:

20-30 см — для подключения стационарной техники: холодильника, посудомоечной машины, электроплиты, микроволновки;
120 см — для подключения переносных приборов: блендера, миксера, кофеварки, электромясорубки и т.д.;
2 м — для кондиционера, вытяжки, подсветки над разделочным столом (крепят под навесными шкафчиками).

Чтобы не портить дизайн, рекомендуется заменить электроточки среднего яруса на встраиваемые розеточные блоки. Их врезают в столешницу или стенку шкафа. При необходимости включить прибор устройство выдвигают, в остальное время оно спрятано в мебели.

В розеточном блоке имеются клеммы для подключения кабеля. Его сечение подбирают в расчете на электроснабжение нескольких приборов одновременно (4-6 кв. мм в зависимости от числа гнезд).

Коридор и прихожая

Розетку в этой части помещения используют редко, поэтому целесообразно запитать ее шлейфовым (последовательным) способом от ближайшей.

В обоих концах длинного коридора устанавливают проходные выключатели. К одному подсоединяют фазу, к другому — потолочный светильник. Устройства соединены между собой парными контактами. Войдя в коридор, пользователь зажигает свет ближайшим выключателем, а дойдя до второго — гасит.

Она потребляет мало электричества и потому может работать постоянно, выполняя функцию дежурного освещения.

Детская комната

Здесь требуются хорошая освещенность и безопасность. Предписание ПУЭ размещать розетки на высоте 1,8 м, действующее в отношении детских учреждений, в данном случае не подходит. Повзрослевшему молодому человеку будет неудобно ими пользоваться. Правильно применить устройства с крышкой или шторками.

Остальные жилые помещения квартиры

В прочих комнатах специальных требований к расположению электроточек нет. Розетки устанавливают в соответствии с планом размещения приборов: компьютера, телевизора, настольной лампы и т.д. Общее освещение комбинируют с локальным: бра, LED-лентами и др.

В спальне устанавливают лампы у изголовья кровати.

Основные варианты проводки для панельного дома

Заменять кабели рекомендуется одновременно с капитальным ремонтом помещения. При облицовке стен, укладке напольного покрытия, установке натяжного потолка появляется возможность скрыть провода. При утеплении и отделке гипсокартонными листами задача облегчается.

Монтаж под штукатуркой

Самым простым методом прокладки проводки считается сокрытие ее в каналах, проделанных в облицовке потолка и стен.

Для монтажа сверлят отверстия, в которые будут вкручиваться крепежные изделия. Метод позволяет заводить в каждое помещение по несколько электрических линий.

Монтаж под штукатуркой является самым простым способом.

К ним подключаются светильники, обогреватели, кондиционеры, холодильники, стиральные машины. Недостатком способа считается то, что при отделке панельных стен штукатурка используется редко. Поэтому придется отделывать помещение соответствующим материалом самостоятельно.

На полу и на потолке

Когда делается бетонная стяжка, кабели протягивают перед размещением маячков. Рекомендуется применять изделия с двойной изоляцией. Она защищает токопроводящие жилы от влаги и механических воздействий. Перед заливкой бетона провода надежно закрепляют. Соединения под стяжкой оставлять нельзя, линии должны быть цельными.

При использовании коврового покрытия скрыть электрическую сеть привычным способом не получится. В этом случае устанавливают плинтусы с кабель-каналами. В них умещается 3-4 медных жилы. Удобно менять проводку и при монтаже подвесного потолка. Работы выполняются перед обшивкой каркаса панелями. Натяжные или гипсокартонные конструкции являются неразборными, поэтому при составлении проекта нужно правильно выбирать места установки розеток, светильников, выключателей.

Можно ли прокладывать кабель ВВГНГ без гофры

Многие люди, впервые столкнувшиеся с установкой или заменой проводки, задаются вопросом о том, нужно ли прокладывать электрические кабели, используя гофру

Важно, чтобы электропроводка прокладывалась профессиональным мастером. Многие недобросовестные рабочие могут пренебречь правилами, что может привести не только к отсутствию освещения, но и к пожару. По правилам пожарной безопасности кабель ВВГНГ рекомендуется помещать в гофру

По правилам пожарной безопасности кабель ВВГНГ рекомендуется помещать в гофру

Крепление проводов зависит от типа основания. Прокладывать провода можно по бетонному или деревянному основанию. Проводка также может быть установлена в штробе, которую закрывает толстый слой штукатурки, или на открытой поверхности. Если кабель имеет пожаробезопасную оболочку, то закрепить его можно и без применения гофры.

В каком случае гофра необходима:

Скрытая проводка со сгораемыми основаниями;
Если нужна несгораемая прокладка.

Гофра способна не поддерживать горение. Если речь идет о деревянном доме или каркасном строении, правила не разрешают прокладывать электрический кабель с использованием гофрированной трубы. Чтобы узнать более детальную информацию, можно изучить правила проектирования и монтажа электропроводок.

Инструкция замены старой проводки

Замена старой проводки производится полностью: от автоматов в щитке до всех розеток и выключателей. При монтаже проводки скрытого типа старые кабеля нужно убрать. При прокладке электрического кабеля открытого типа прежние провода достаточно обесточить и замазать штукатуркой.

Все предстоящие работы можно разделить на пять основных этапов:

Первым шагом разрабатывают схему электрической организации квартиры.
Затем составляют план разводки электропроводки, утверждают и регистрируют вместе со схемой электроснабжения.
Организация времянки для ремонта.
Монтаж электропроводки.
Подключение рычагов воздействия на электричество, розеток, габаритных электроприборов.

Перед началом всех работ, нужно провести провод заземления.

Особенности электропроводки в панельном доме

Старая электропроводка в панельных домах, как правило, выполнена из алюминия

Панельные дома – это здания эконом-класса, которые строились быстро и с использованием недорогих материалов. Полы, стены потолки изготавливались из металлической арматуры с залитым бетоном. Каждая стена является несущей, поэтому выполнить перепланировку невозможно. Сейчас здания такого типа не возводят, отдают предпочтение кирпичным.

Электропроводка в панельном доме прокладывалась в специальных каналах. Они делались на заводе внутри железобетонных плит. Переместить коммуникации в более удобное место невозможно. Есть и другой вариант прокладывания проводов – между потолочными и стенными плитами

При замене электропроводки нужно обратить внимание на способ прокладывания электропроводов

Проводники для люстр в панельном доме прокладываются по специальным каналам в перекрытии или между потолочной панелью и стеной

Важно учесть, что даже в пределах одного дома на разных этажах проводка может быть проложена по-разному. Опираться на полное соблюдение требований по монтажу нельзя, даже простые правила могли быть нарушены в ходе строительства и ремонта

Создание схемы

Вкратце расскажем самое основное, что нужно знать. Для того, чтобы начертить схему электропроводки, необходимо сначала предусмотреть места нахождения следующих элементов в частном доме:

определить, где входит вводной кабель и где будет расположен электрощит;
автоматика (УЗО, автоматический выключатель, реле напряжения, дифавтоматы, возможно УЗИП);
мощная бытовая техника (к примеру, стиральная машина, электрический котел, кухонная плита), т. к. для нее нужна отдельная силовая линия;
потолочные светильники;
розетки, выключатели, распредкоробки.

Следует отметить следующие требования и рекомендации при создании схемы разводки электрики в доме:

Провода должны проходить по стенам и потолку только строго вертикально и горизонтально. Поворот должен осуществляться под прямым углом. Можно также провести электропроводку по полу, если использовать специальный электротехнический плинтус.
Место прокладки проводки по стене должно находиться на расстоянии 20 см от потолка, при этом к местам установки розеток и выключателей линии опускаются строго вниз.
От дверных и оконных проемов сеть должна проходить на расстоянии 10 см.
Выключатели необходимо делать на расстоянии 80 см (либо 150 см) от пола, со стороны дверной ручки.
Монтаж розеток осуществляется на расстоянии 30 см от пола, при этом над кухонной столешницей розетки необходимо устанавливать на высоту 10 см.
В комнатах с повышенной влажностью выключатели и розетки размещать не рекомендуется. Согласно «ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения». Лучше всего вывести все необходимые элементы за пределы комнаты.

На основании рекомендаций переходите к созданию своего собственного проекта разводки электропроводки.

Можете в качестве примера использовать одну из следующих схем монтажа проводки в жилом доме:

Лучше всего для таких целей использовать ксерокопию плана своего дома, т. к. в данной документации соблюдены точные размеры комнат и места размещения окон, дверей, стенок.

После того, как проектная схема будет сделана, переходим к разметочным работам.

Этапы работ

Самостоятельная замена электропроводки в своей квартире – это много работы перфоратором и строительной грязи. Обычно внутриквартирные провода прокладывают скрытым способом в штробы в стенах, которые делать придется самому. Штробить потребуется даже в панельном доме, прокинуть новые кабели в существующих полостях в панелях не всегда возможно. Нередко эти каналы в некоторых местах бывают залиты бетоном.

Как спрятать кабеля без штробления стен

Демонтаж старой проводки

Перед началом демонтажа старой проводки в квартире её надо полностью обесточить, выключив общий квартирный рубильник в щитке на этаже. После этого следует проверить наличие напряжения в розетках с помощью отвертки-индикатора или вольтметра. Только после проверки можно преступать к дальнейшим работам по замене кабелей.

Разметка и подготовка стен в квартире

Чтобы упростить прокладку проводки по квартире, сначала на стенах следует разметить все линии разводки и места монтажа розеток, распределительных (распаячных) коробок и выключателей. Затем можно приступать к штроблению и вырезанию отверстий для подрозетников.

Разметка стен для прокладки электропроводки

Прокладка электропроводки

Внутреннюю электропроводку в деревянном доме рекомендуется делать открытым способом с укладкой проводов в кабель-каналы. А в квартирах её принято монтировать наоборот скрытой. Такую разводку потом проще закрыть декором, а риск ее повреждения впоследствии минимален. Фиксация электропроводов в штробах производится дюбель-хомутами либо гипсовым раствором.

Размещение электроприборов в коридоре

Установка защитных систем

Во многих старых многоэтажках в принципе невозможно от щитка в квартиру проложить трехжильный провод с заземляющей жилой. Это не предусмотрено проектом. Но в некоторых квартирная проводка идет двухжильная, однако ее без проблем возможно поменять на современную трехжильную. Надо лишь правильно подключить все в щитке на этаже.

Возможность переделки советской электропроводки TN-C на более надежный вариант TN-S или TN-C-S надо уточнять у электриков ЖЭКа. Самостоятельно что-либо менять в этажном щитке запрещено категорически. Это заземление в частном доме можно выполнить самому, в многоквартирном все гораздо сложнее.

Расчет параметров УЗО и дифавтоматов и вовсе в обязательном порядке стоит доверить специалисту в данной области. Ошибки здесь чреваты серьезными проблемами.

Схема подключения системы безопасности в квартире

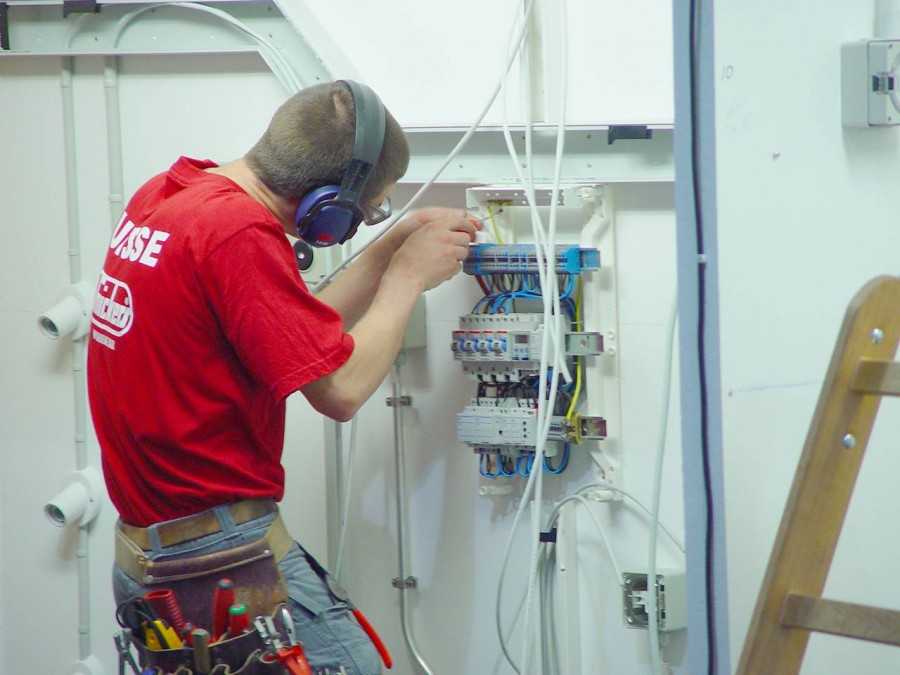

Подключение к щитку

Если на руках есть выполненный профессионалами электропроект, то собрать по нему защитные устройства в щите на этаже несложно. Однако лучше всего это дело перепоручить приглашенному электрику, который заодно потом прозвонит систему для проверки ее работоспособности и отсутствия в ней коротких замыканий.

Необходимость замены

Электропроводка в панельном доме может подлежать замене по следующим причинам:

Старая схема не предусматривает одновременное использование нескольких видов мощной бытовой техники.
Алюминиевые провода подверглись значительному износу.
Отсутствует заземляющий провод.
В квартире осуществляется перепланировка и необходим переход на трехпроводную или пятипроводную систему снабжения электричеством.

Замена проводки — дорогостоящее мероприятие, однако со временем неизбежное. Нельзя допускать, чтобы помещение эксплуатировалось со старой ненадежной электропроводкой, так как это небезопасно. Так что потратиться все равно придется. Другое дело, что при наличии определенных знаний и умений можно сэкономить, если выполнить работу своими руками.

Стареют не только провода, но и изоляционный материал. Со временем изоляция начинает растрескиваться, концы проводов ломаются и подгорают. Постепенно изнашиваются и розетки с выключателями. Поэтому замена проводки обычно сопровождается и установкой новой фурнитуры.
